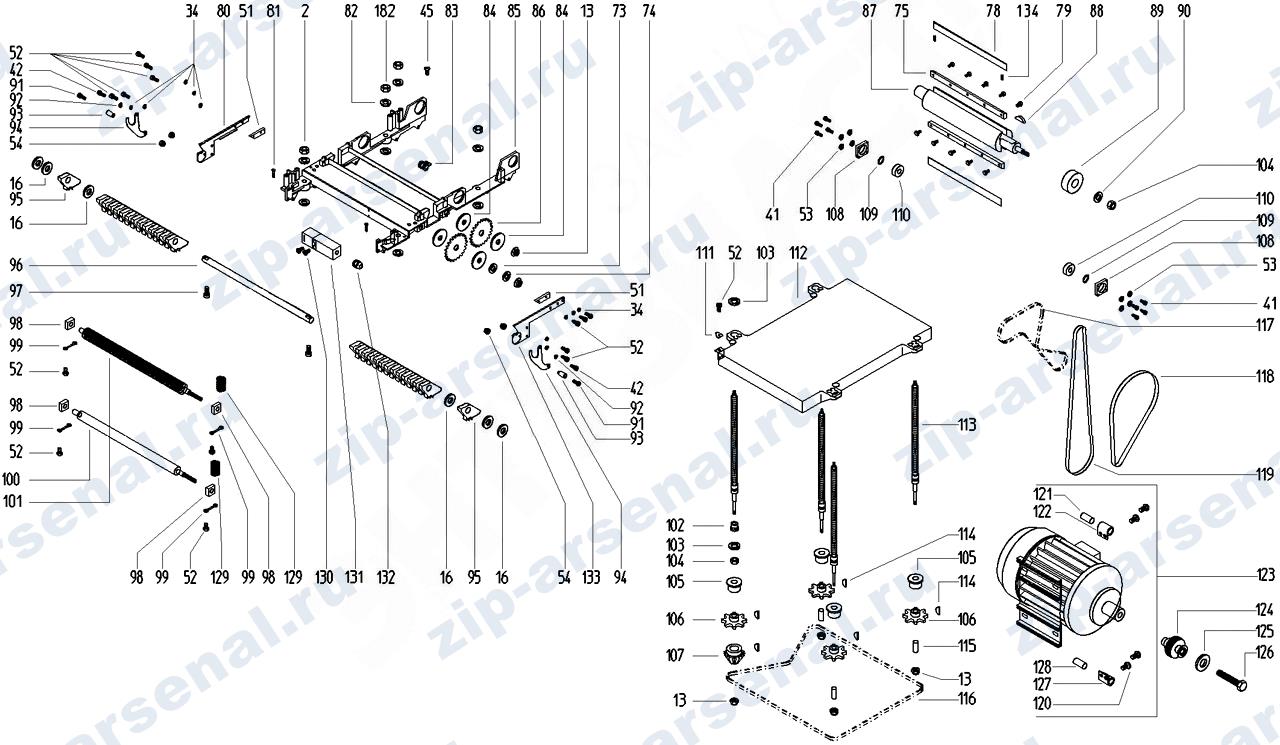

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Гайка | 6209114230 |
| 2 | Гайка M12 | 6205055744 |
| 3 | Винт барашковый M8х23 (DIN 933) | 7001144191 |
| 4 | Шайба | 6305002486 |
| 5 | Планка крепления BL.2,99х88,0х44,0 | 1382651770 |
| 6 | Кольцо 5,23х2,62 70 | 7632149640 |
| 7 | Вал направляющий RD.12х544,5 | 1485651990 |
| 8 | Упор угловой задний BL.2,99х79,5х(158) | 1482218837 |
| 9 | Секция стола 1100 мм | 1383651456 |
| 10 | Гайка | 6209110995 |
| 11 | Болт RD.16х40,5 M8 | 1485652228 |
| 12 | Пружина | 7051005753 |
| 13 | Гайка | 6202002305 |
| 14 | Винт | 6103001151 |
| 15 | Ограничитель BL.3,00х675,0х513,5 | 1382651690 |
| 16 | Шайба | 141150050 |
| 17 | Упор угловой передний BL.2,99х79,5х(158) | 1482218829 |
| 18 | Винт | 6103001178 |
| 19 | Рукоятка рычага | 7006028653 |
| 20 | Гайка с квадратной головкой | 141131020 |
| 21 | Заглушка | 2391202772 |
| 22 | Винт 5х20-Z VE | 6189011421 |
| 26 | Винт | 141122870 |
| 27 | Крышка BL.2,99х85х144,5 | 1382724166 |
| 28 | Штифт 8 h8х45 | 6500009339 |
| 29 | Стол 310х602 | 1380649914 |
| 30 | Гайка | 141130930 |
| 31 | Шайба | 141150010 |
| 32 | Крепление выключателя BL.2,99х46х55 | 1482652570 |
| 33 | Выключатель | 8118651937 |
| 34 | Шайба | 141150130 |
| 36 | Штифт | 141162580 |
| 37 | Направляющая эксцентриковая RD.44х20 | 1385652115 |
| 38 | Ось RD.12х366 | 1485652244 |
| 39 | Пружина пластинчатая 1,5х15х189 | 7052651829 |
| 40 | Рукоятка поворотная | 1380649965 |
| 41 | Винт | 141113890 |
| 42 | Винт | 6121023081 |
| 43 | Упор ограничительный | 1380650092 |
| 44 | Шкала измерительная 1,00 0-3 мм | 1142651870 |
| 45 | Винт ST 4,2х9 | 141124470 |
| 47 | Пластина опорная BL.2,99х126х120 | 1482652650 |
| 48 | Шайба B 13 | 6305002508 |
| 49 | Втулка RD.20х45 | 1485652287 |
| 50 | Втулка RD.20х75,5 | 1485652309 |
| 51 | Фиксатор | 1380650025 |
| 52 | Винт | 141113840 |
| 53 | Шайба | 141151940 |
| 54 | Гайка | 141130650 |
| 55 | Болт | 1485208581 |
| 56 | Гайка M8 | 6201002131 |
| 57 | Натяжитель цепи FL.20х4х90 | 1492020237 |
| 58 | Звездочка RD.30,5х6,5 Z.10 T.8 | 7246017292 |
| 59 | Штифт резьбовой RD.14х20 10h9 | 1395028584 |
| 60 | Шестерня Z.80/M1,5 Z.15/T.8 | 7247017342 |
| 61 | Кольцо стопорное | 141180060 |
| 62 | Шкив RDA.160хRDI.16/16,8 MIT | 7242653860 |
| 63 | Кольцо 16х22х1 | 6306009760 |
| 64 | Кольцо стопорное 16х1 | 6400009900 |
| 65 | Насадка для сбора пыли | 1381649977 |
| 66 | Кожух защитный | 1011652731 |
| 67 | Планка стола расширительного 320 мм | 1383655036 |
| 68 | Кожух защитный 440 мм | 1011659558 |
| 69 | Кожух 88х440 | 1384219973 |
| 70 | Планка BL.2,99х54х134 | 1382654761 |
| 71 | Винт | 141113200 |
| 72 | Кожух защитный | 1011652723 |
| 73 | Пружина тарельчатая | 7053636050 |
| 74 | Шайба опорная RD.28х8,2х4 | 1485660735 |
| 75 | Шина прижимная для ножей 310 мм | 1482652030 |
| 76 | Шестерня коническая Z.16 M2,5 45 гр. | 1380218565 |
| 77 | Втулка распорная RD.12/9х3,5 | 6442084600 |
| 78 | Нож HSS 310х20х3 HC 333, SATZ.2 | 911053179 |
| 79 | Винт M6х11 | 1485210365 |
| 80 | Фиксатор стола (левый) BL.2,99х73х230 | 1482652634 |
| 81 | Винт | 6132087995 |
| 82 | Кольцо 12х18х1,2 | 6306661378 |
| 83 | Зажим кабельный RD.9,5х5,2 | 8242656840 |
| 84 | Шайба опорная BL.2,99хRD.49,8 | 1482652693 |
| 85 | Держатель вала | 1380649957 |
| 86 | Звездочка Z.28 | 7246649990 |
| 87 | Вал 310 мм | 1385652166 |
| 88 | Шпонка | 6720008538 |
| 89 | Шкив 7JX37,5/RDA.37,5х20 | 1385652085 |
| 90 | Шайба | 6300019984 |
| 91 | Винт | 141113940 |
| 92 | Пружина тарельчатая | 141155660 |
| 93 | Штырь | 7004017433 |
| 94 | Фиксатор стола BL.2,99х74х98 | 1482652588 |
| 95 | Фиксатор BL.8,00х36х46 | 1482652316 |
| 96 | Ось RD.10х339 | 1485652260 |
| 97 | Винт M6х16 VER | 6122151520 |
| 98 | Втулка | 1381650002 |
| 99 | Пластина стопорная BL.2,00х14х50 | 1482652715 |
| 100 | Вал RDA.25х416 | 1385652123 |
| 101 | Вал RDA.25х416 | 1485652147 |
| 102 | Втулка распорная RD.25/20/16,2х15 | 1485655294 |
| 103 | Шайба RDA.24хRDI.16х3 | 1381655268 |
| 104 | Гайка | 6205088367 |
| 105 | Подшипник | 1381649985 |
| 106 | Звездочка RDA.32,4х15 RDI.10 Z.15 T | 7246651790 |
| 107 | Шестерня коническая Z.16 M2,5 45 гр. | 1380651803 |
| 108 | Седло подшипника | 1380650017 |
| 109 | Кольцо 42,5х2,5 | 7632123315 |
| 110 | Подшипник | 7100016995 |
| 111 | Указатель BL.2,00х22х25 | 1482652642 |
| 112 | Плита рейсмусовая 307х550 | 1380649930 |
| 113 | Вал резьбовой RD.16х316 | 1485652201 |
| 114 | Шпонка | 6720008511 |
| 115 | Втулка распорная RD.13/10,5х22 | 6442158493 |
| 116 | Цепь 246 GLIEDER 6 мм | 7236651899 |
| 117 | Цепь 98 GLIEDER 8 мм | 7236651902 |
| 118 | Ремень 7PJ955 | 7233652789 |
| 119 | Ремень 670х10х1,0 | 7232652777 |
| 120 | Винт | 6172001791 |
| 121 | Конденсатор | 8050136176 |
| 122 | Зажим BL.0,88х42х233 RDI.60 | 1332412546 |
| 123 | Эл. двигатель 2,50 WNB 230В | 1010654056 |
| 124 | Шкив 7JX84,5/RDA.84,5х70 | 1385652107 |
| 125 | Шайба | 6300016705 |
| 126 | Винт | 141122670 |
| 127 | Зажим 0,88х35х180 RDI.44 | 1332025186 |
| 128 | Конденсатор 37,5 мкФ 400В 45,5х93 (M8) | 8050011829 |
| 129 | Пружина 2,5х15х32 | 7051652740 |
| 130 | Винт | 141111420 |
| 131 | Выключатель аварийный PG9/11 | 8116651921 |
| 132 | Винт PG9хPG11 | 8240656320 |
| 133 | Фиксатор стола (правый) BL.2,99х73х230 | 1482652618 |
| 134 | Винт M6 | 6143043477 |
| 140 | Панель наружная BL.1,50х579х711 BFS | 1382652564 |
| 141 | Винт | 6172015687 |
| 142 | Шкала измерительная 1,00х20х186 0-180 мм | 1142651862 |
| 143 | Крышка | 1381650070 |
| 144 | Панель боковая BL.2,00х574х825 | 1382652416 |
| 145 | Гайка | 6264166657 |
| 146 | Винт | 6110000594 |
| 147 | Панель нижняя BL.2,00х438х574 | 1382652432 |
| 148 | Втулка RDI.16 (F.3мм BLECH) | 7637651440 |
| 149 | Скоба BL.2,99х66х181 | 1482652677 |
| 150 | Втулка RDI.06 (F.3мм BLECH) | 7637651433 |
| 151 | Втулка распорная | 6442059304 |
| 152 | База BL.2,99х155х240 | 1382652335 |
| 153 | Крышка передняя BL.0,88х230х380 | 1382652491 |
| 154 | Пластина BL.2,00х83х89 | 1382652378 |
| 155 | Звездоча RD.32,4х95 | 7246017365 |
| 156 | Штифт резьбовой RD.13х20 8h9 M6 | 1395017418 |
| 160 | Панель боковая BL.2,00х574х825 | 1382652394 |
| 161 | Крышка передняя BL.0,88х230х380 | 1382652475 |
| 162 | Крышка передняя BL.2,00х380х409 | 1382652459 |
| 163 | Винт M8х16 | 6110000632 |
| 164 | Пластина монтажная BL.5,00х119х194 | 1382652521 |
| 165 | Распорка угловая 2,99х50х542 | 1382652351 |
| 166 | Амортизатор RD.30х17,5 80 | 7057208753 |
| 167 | Пружина тарельчатая | 7053075104 |
| 168 | Винт | 6121112564 |
| 169 | Маховик | 7003087322 |
| 171 | Вал регулировки высоты RD.16х188 | 1485652180 |
| 172 | Винт | 6131059530 |
| 174 | Выключатель 230В | 1011651514 |
| 175 | Панель наружная BL.1,50х659х711 AS | 1382652548 |
| 182 | Гайка стопорная M12 | 6209675305 |
| 7500 | Комплект (SPARE PARTS LIST 8-SEITIG/A4 ART.-NR. 0) | 1153657676 |
