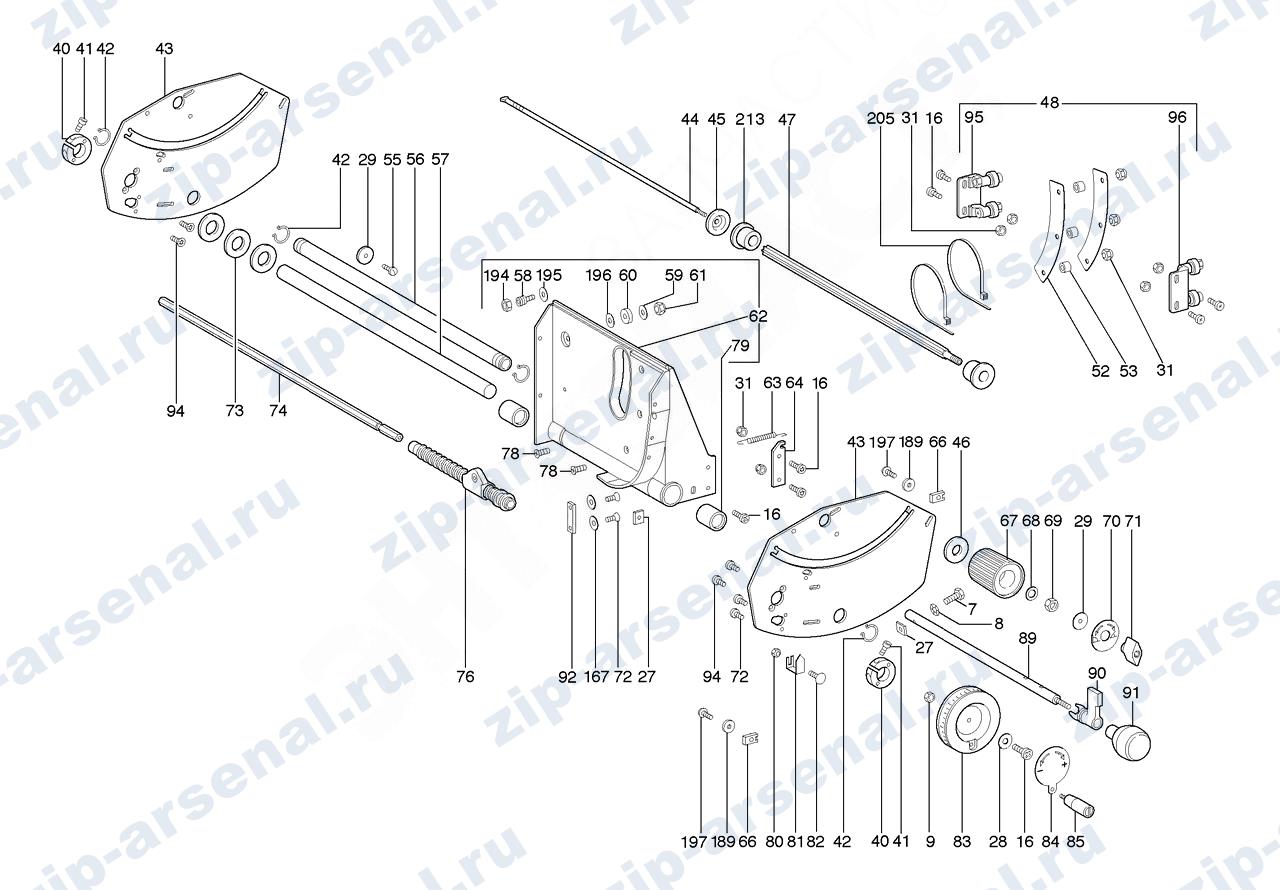

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Рукоятка | 1381695022 |
| 2 | Трубка рукоятки RD.25х280 | 1485695016 |
| 6 | Винт | 6143661561 |
| 7 | Винт | 141110280 |
| 8 | Шайба | 141150410 |
| 9 | Гайка | 141130100 |
| 10 | Винт | 6172001821 |
| 13 | Панель боковая BL.1,25х356х712 | 1382698378 |
| 14 | Гайка | 141130930 |
| 15 | Винт ST 3,5х19 | 6172039616 |
| 16 | Винт | 141110640 |
| 17 | Фиксатор крепления | 1388699864 |
| 24 | Выключатель 230В | 8133699873 |
| 25 | Крышка выключателя | 1381699885 |
| 26 | Винт | 141116840 |
| 27 | Гайка с квадратной головкой 20х15х4 | 1482697760 |
| 29 | Шайба ZN5BK | 141150970 |
| 30 | Направляющая эксцентриковая RD.16/M10х20 | 1385695540 |
| 31 | Гайка | 141130650 |
| 32 | Кронштейн угловой BL.3,00 PKU250 | 1482713250 |
| 33 | Кронштейн угловой BL.3,00 PKU250 | 1482713242 |
| 34 | Шкала измерительная 0,50х13 47-2 гр. | 1142699890 |
| 36 | Шайба | 141151940 |
| 40 | Кольцо зажимное | 6415695002 |
| 41 | Винт | 141113720 |
| 42 | Кольцо стопорное | 141180150 |
| 43 | Кронштейн поворотный BL.3,00 | 1482694566 |
| 44 | Стержень RD.8 | 1385695051 |
| 45 | Шайба RD.45/8,2х4 | 1388695028 |
| 46 | Шайба 18,2х45х4,0 | 6341694831 |
| 47 | Штанга TKU 1693 | 1383695062 |
| 48 | Кронштейн монтажный (комплект-передний + задний) | 1010698150 |
| 52 | Пластина направляющая BL.2,50х30х192 | 1382695298 |
| 53 | Втулка RD.16х8 | 6442663392 |
| 55 | Винт | 141110570 |
| 56 | Трубка направляющая RD.25х710 | 1485695032 |
| 57 | Направляющая RD.25х722,5 | 1485694931 |
| 58 | Штифт резьбовой M15/M8 SW6 | 1385695264 |
| 59 | Шайба | 6305002486 |
| 60 | Втулка RD.12/8х7 | 1385695280 |
| 61 | Гайка | 6202002305 |
| 63 | Пружина RD.0,63х5,9х46 | 7051695571 |
| 64 | Пластина стопорная BL.4,00х20х72 | 1482695562 |
| 66 | Упор станка | 1388694978 |
| 67 | Маховик | 1381695073 |
| 68 | Шайба A 13 | 6300084859 |
| 69 | Гайка | 6200017992 |
| 70 | Этикетка самоклеящаяся RD.57 TKU1693 | 1141695084 |
| 71 | Гайка барашковая | 7005658068 |
| 72 | Винт | 6123612815 |
| 73 | Шайба RD.45/25х4 | 1388694994 |
| 74 | Стержень 6KT-14х740 | 1381695103 |
| 76 | Вал фиксирующий | 1380695126 |
| 78 | Винт M6х35 VE | 6132707349 |
| 79 | Втулка скольжения RD.25/35х40 LBBR25-2 | 7121718825 |
| 80 | Гайка | 141130090 |
| 81 | Указатель BL.1,00 | 1382695557 |
| 82 | Винт M5х8 | 6110008030 |
| 83 | Маховик | 1381695162 |
| 84 | Этикетка самоклеящаяся RD.69,5 TKU1693 | 1141695203 |
| 89 | Шток RD.16х469 | 1485695300 |
| 90 | Рычаг блокировочный | 1381695588 |
| 91 | Рукоятка нижняя | 1388695311 |
| 92 | Планка фиксирующая | 1482695090 |
| 94 | Винт M5х12 | 6132175169 |
| 95 | Кронштейн монтажный | 1010695348 |
| 96 | Кронштейн монтажный | 1010695330 |
| 100 | Кожух защитный | 1381695499 |
| 101 | Гайка M10 LH-8 | 1485695636 |
| 102 | Шайба прижиная (внешняя) RD.63/12х6,8 | 1385695612 |
| 103 | Гайка | 141130130 |
| 104 | Шайба | 141150140 |
| 105 | Пластина прижимная BL.3,00 | 1482695457 |
| 106 | Нож опорный | 1382738868 |
| 107 | Фиксатор ножа опорного BL.3,00 | 1482695465 |
| 109 | Кожух защитный | 316052430 |
| 110 | Винт | 6132087995 |
| 111 | Винт M6х16 | 6103001356 |
| 112 | Дефлектор боковой BL.3,00 | 1382695395 |
| 114 | Эл. двигатель | 1010740360 |
| 115 | Конденсатор 30 мкФ 450ВПосмотреть аналог | 8050700004 |
| 118 | Втулка RD.8/6х5,7 | 1485695180 |
| 119 | Кольцо проставочное RD.11,9/8,1х3 | 1485695199 |
| 121 | Планка фиксирующая | 1482695139 |
| 122 | Планка соединительная BL.3,00х25х194 | 1482695473 |
| 123 | Винт M10х25 | 6110085743 |
| 124 | Шланг гофрированный RD.80х640 | 1388695532 |
| 125 | Шайба прижиная (внутренняя) RD.63/30х13 | 1385695604 |
| 126 | Кольцо стопорное | 141180170 |
| 129 | Фиксатор ножа опорного | 1482695430 |
| 130 | Пружина | 7052695214 |
| 131 | Подшипник 12х37х12 6301-2 | 7100694845 |
| 133 | Кольцо 32х39,8х0,2 | 6341694807 |
| 135 | Подшипник | 1380694910 |
| 136 | Шпиндель RD.24/11,5х171,5 | 1385695221 |
| 137 | Подшипник | 7100074090 |
| 138 | Кольцо стопорное | 141180390 |
| 139 | Шкив 7J/RDA.45х35 | 1385695230 |
| 140 | Ремень 7PJ381 | 7233710304 |
| 141 | Трубка распорная RD.20/14х50 | 1385695248 |
| 143 | Шкив RDA.39х13 | 7240695256 |
| 144 | Втулка 6,5х8х4,8 TKU 1693 | 1388695176 |
| 146 | Шайба стопорная | 141150750 |
| 148 | Шайба R A 8,4 | 6304001745 |
| 149 | Гайка | 6205029131 |
| 150 | Шина направляющая 700 мм | 1383695810 |
| 151 | Винт M6х20 | 6130019585 |
| 152 | Планка крепежная 7х29х38 | 1388695729 |
| 153 | Шайба | 141151340 |
| 154 | Заглушка | 1380695746 |
| 155 | Пластина резьбовая FL.4,00х16х31,5 | 1482695716 |
| 156 | Трубка направляющая 30х40х863,5 | 1383695682 |
| 157 | Рукоятка в сборе с валом | 1388695702 |
| 158 | Винт барашковый | 341111690 |
| 159 | Заглушка | 1381695731 |
| 160 | Планка FL.6,00х10,2х175 | 1382695697 |
| 161 | Стекло увеличительное (лупа) | 1381698145 |
| 163 | Упор | 1380698133 |
| 164 | Скоба BL.2,50 | 1382695751 |
| 165 | Скоба BL.2,50 | 1382695760 |
| 166 | Винт барашковый | 341111650 |
| 167 | Шайба | 6341694793 |
| 168 | Планка прижимная | 1382660028 |
| 170 | Планка FL.6,00х16х150 | 1482695805 |
| 171 | Стол в сборе | 1010695658 |
| 172 | Винт | 141111060 |
| 173 | Кольцо 4х1,5 70 | 7632183687 |
| 174 | Шкала измерительная 12,45х347 0,00-25,00 см | 1142699903 |
| 177 | Вставка стола | 1383699912 |
| 178 | Стол в сборе | 1010698398 |
| 180 | Ключ шестигранный SW 5х65/45 | 9102078494 |
| 181 | Ключ гаечный SW 17 | 9101695147 |
| 183 | Рычаг | 1394201630 |
| 185 | Винт | 141111070 |
| 186 | Шайба | 141150110 |
| 187 | Пружина тарельчатая | 141152550 |
| 188 | Винт | 141113840 |
| 189 | Шайба | 141150130 |
| 192 | Гайка с квадратной головкой | 141130870 |
| 193 | Винт | 141123500 |
| 194 | Гайка M15х1,0 | 6205695271 |
| 195 | Шайба 15,2х21,9х1,0 | 6341694777 |
| 196 | Шайба 8,5х28х1,0 | 6341694769 |
| 197 | Винт | 141110260 |
| 201 | Шайба 31,8х34,8х0,1 | 6341694815 |
| 202 | Крышка | 1388695591 |
| 203 | Винт барашковый M4х12 | 6143695504 |
| 205 | Хомут TIE 4,8х390 | 8490695410 |
| 206 | Хомут RD.90-110/12 SKZ | 7811036697 |
| 207 | Панель задняя в сборе | 1010698363 |
| 208 | Панель боковая в сборе | 1010698380 |
| 209 | Панель передняя | 1010698355 |
| 210 | Хомут RD.70-90/12 SKZ | 7811078888 |
| 211 | Направляющая для отвода пыли | 1381695480 |
| 213 | Втулка RD.45 | 1485695040 |
| 214 | Винт M5х65 TK | 6123695427 |
| 216 | Шайба 6,1х17,5х0,15 | 6341694823 |
| 220 | Рукоятка (красная) | 1388680470 |
| 222 | Панель BL.1,50х123х772 | 1382738914 |
| 223 | Планка защитная BL.131х70,5х1,5 | 1382740315 |
| 225 | Рукоятка в сборе | 1010738853 |
| 226 | Комплект крепежный | 1010738845 |
