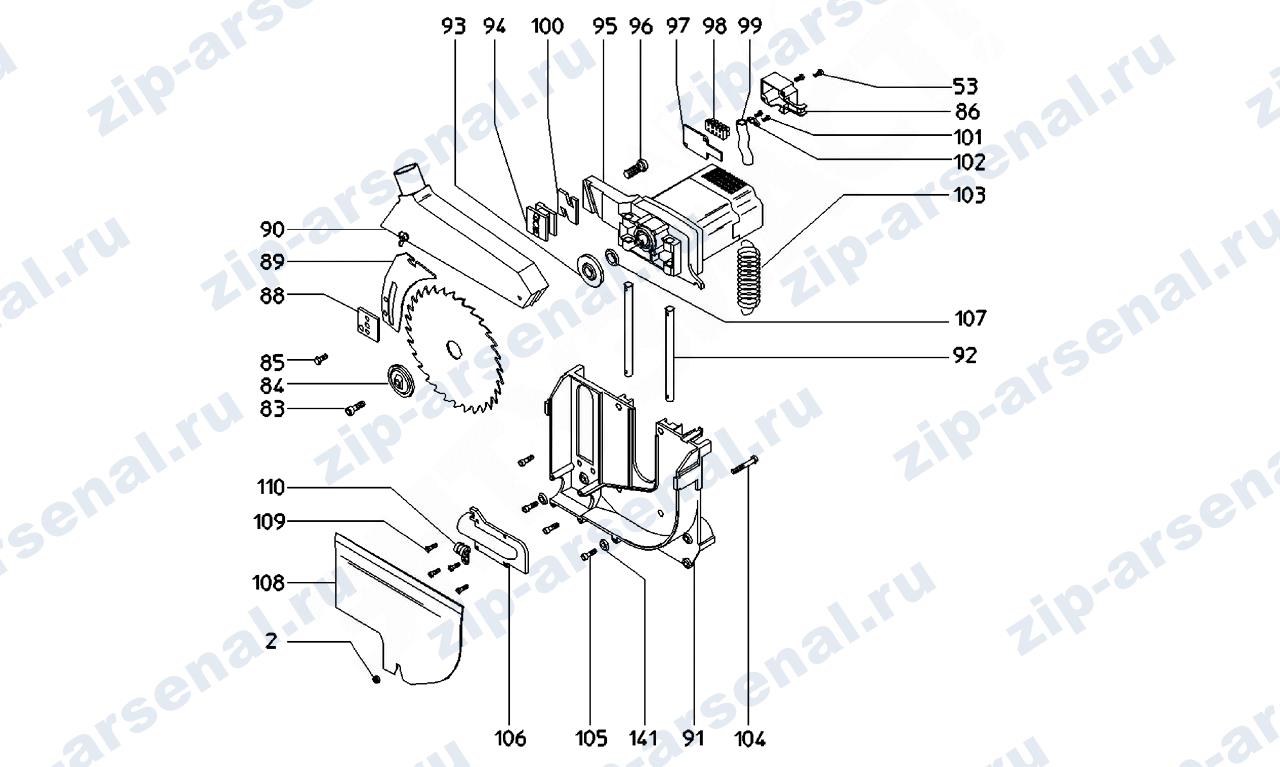

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 2 | Гайка | 141130650 |
| 3 | Амортизатор RD.30х17,5 80 | 7057208753 |
| 4 | Винт | 6127059193 |
| 8 | Рычаг | 1394201630 |
| 9 | Шкала измерительная | 1142215647 |
| 10 | Шайба | 141150010 |
| 11 | Винт | 6143639612 |
| 12 | Колпачок защитный выключателя | 8118411022 |
| 13 | Винт ST 3,9X13 | 6172001805 |
| 14 | Выключатель | 8131221399 |
| 16 | Винт | 6172091014 |
| 17 | Шкала измерительная 0,50х9,3х210 0,00-20,95 см | 1142221965 |
| 18 | Шкала измерительная 0,50х9,3х101 0,00-10,00 см | 1142221043 |
| 19 | Шкала измерительная 0,50х9,3х88 12,15-20,95 см | 1142221027 |
| 20 | Гайка | 6209114230 |
| 21 | Стол в сборе | 1010651111 |
| 22 | Секция стола | 1010657616 |
| 24 | Кольцо 4х1,5 70 | 7632183687 |
| 25 | Гайка | 6265167657 |
| 26 | Ключ шестигранный | 9102016766 |
| 27 | Ключ гаечный BD.2,5х33х175 | 9105222162 |
| 29 | Патрубок RDA.37х290 | 1381221845 |
| 30 | Винт | 141113840 |
| 31 | Сегмент стола задний | 1380220977 |
| 32 | Планка крепежная FL.16х5х48/2хM6 | 1482222788 |
| 33 | Шайба | 141151940 |
| 34 | Кронштейн поворотный задний | 1380220950 |
| 35 | Пружина тарельчатая | 141155660 |
| 37 | Шайба RD.8 | 6404091580 |
| 38 | Шток резьбовой M14LHх132 | 1485221480 |
| 39 | Шайба | 141150050 |
| 41 | Рычаг BL.2,5х286х100 | 1382220915 |
| 42 | Шайба | 6305002486 |
| 43 | Гайка | 6209110995 |
| 44 | Винт M5х16 | 6110125036 |
| 46 | Гайка | 6202002305 |
| 47 | Планка поворотная BL.2,99х263х236 | 1482220920 |
| 48 | Заглушка | 2391202772 |
| 49 | Вал шестерни SW 13х87 | 1485215308 |
| 50 | Шестерня RD.62х19 | 1380215329 |
| 51 | Шестерня SW 13х28 | 1485221740 |
| 52 | Крышка редуктора | 1381221462 |
| 53 | Винт | 6123612815 |
| 54 | Рукоятка | 1381215330 |
| 57 | Заглушка рукоятки | 1381212846 |
| 58 | Гайка M8 | 6208073395 |
| 59 | Шпонка | 6720008511 |
| 60 | Маховик в сборе с рукояткой | 1010657543 |
| 61 | Кольцо стопорное | 141180040 |
| 63 | Планка регулятора | 1381220938 |
| 64 | Фиксатор в боре | 1010657535 |
| 67 | Втулка распорная | 6442059304 |
| 68 | Винт | 141122680 |
| 70 | Рычаг зажимной | 7006072385 |
| 72 | Винт | 6110000594 |
| 73 | Кронштейн BD.2,99х25х59,5 | 1482221803 |
| 74 | Гайка | 6209018460 |
| 75 | Сегмент стола передний | 1380220969 |
| 76 | Кронштейн поворотный передний | 1380220942 |
| 77 | Вал RD.10х385 | 1485221090 |
| 79 | Кронштейн BD.2,99х30х63,5 | 1482222656 |
| 80 | Шестерня (комплект 2 шт) | 1010657527 |
| 81 | Шайба | 141151340 |
| 82 | Винт | 141110320 |
| 83 | Винт | 6121000839 |
| 84 | Шайба прижиная (внешняя) | 1482221900 |
| 85 | Винт M6х16 | 6103001356 |
| 86 | Крышка пластиковая | 1331700068 |
| 88 | Фиксатор ножа опорного | 1482221595 |
| 89 | Нож опорный | 1482221587 |
| 90 | Кожух защитный | 316052430 |
| 91 | Каретка поперечная | 1380221400 |
| 92 | Направляющая | 1385221491 |
| 93 | Шайба прижиная (внутренняя) | 1485221618 |
| 94 | Фиксатор ножа опорного | 1380221434 |
| 95 | Эл. двигатель 1,8кВт 230В 50Гц AM21 | 1010720520 |
| 96 | Винт | 1485221570 |
| 97 | Крышка коробки клеммной | 1331700076 |
| 98 | Колодка клеммная 1,5 мм кв. Nr.134S/VDE | 8216628625 |
| 99 | Держатель кабеля TYP 15-561 | 1341016980 |
| 100 | Пластина распорная BL.0,5х40х40 | 1382666042 |
| 101 | Винт | 141116840 |
| 102 | Держатель кабеля | 8242033664 |
| 103 | Пружина RD.2х34х30 | 7051221952 |
| 104 | Винт | 141116250 |
| 105 | Винт | 141113870 |
| 106 | Патрубок для отвода пыли | 1381221454 |
| 107 | Кольцо 16х22х0,2 | 6306670482 |
| 108 | Крышка BL.1,50х196х276 | 1382221725 |
| 109 | Винт | 6172001830 |
| 110 | Зажим кабельный | 8242051328 |
| 111 | Упор угловой в сборе | 1010603265 |
| 117 | Упор параллельный | 1010603257 |
| 118 | Направляющая 400 мм | 1383220838 |
| 119 | Винт | 6174155800 |
| 120 | Заглушка | 1381220822 |
| 121 | Профиль | 1383220862 |
| 125 | Гайка с квадратной головкой | 141131020 |
| 126 | Колодка прижимная | 1380220845 |
| 127 | Винт | 6131009460 |
| 128 | Пластина фиксирующая | 1380222031 |
| 129 | Рукоятка рычага M8х100 | 1010657560 |
| 131 | Гайка M4 | 6201001437 |
| 132 | Болт M6х3,5х14 | 6104220876 |
| 133 | Пружина тарельчатая | 7053016795 |
| 134 | Шина направляющая 300 мм | 1482221129 |
| 135 | Гайка барашковая M6 (DIN 934) | 7000025466 |
| 136 | Шайба | 141150130 |
| 137 | Винт M6х20 | 141124480 |
| 138 | Шкала измерительная 1,00 2х0-45 гр. | 1142221132 |
| 139 | Кронштейн угловой BL.2,99х125,6х170 | 1382221148 |
| 140 | Винт M4х8 VER | 6131001531 |
| 141 | Кольцо 6х2 70 | 7632610097 |
| 145 | Винт | 6110019490 |
| 146 | Пластина крепежная (FLIP STOP) | 1392201587 |
| 147 | Гайка | 6241125058 |
