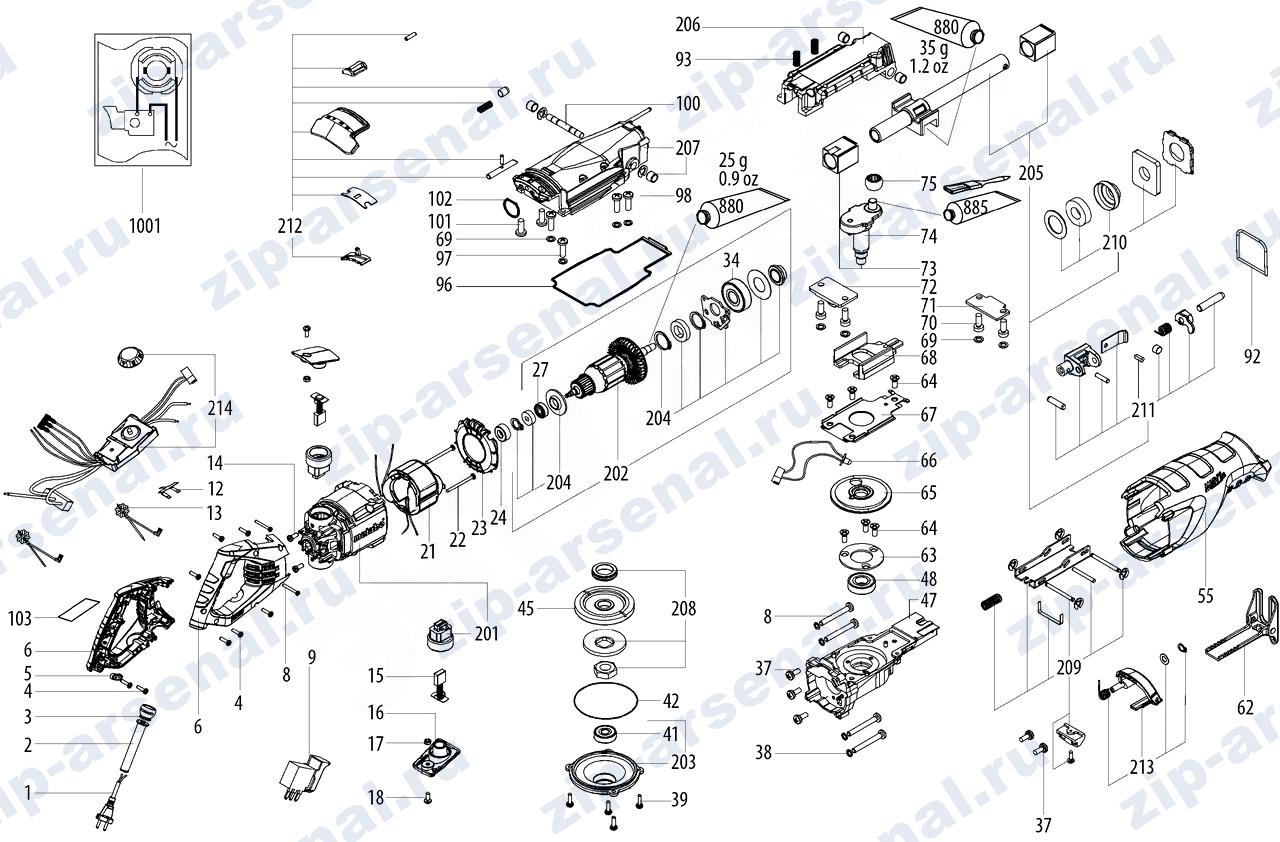

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Кабель сетевой | 344530440 |
| 2 | Изолятор кабеля сетевого | 344113370 |
| 3 | Втулка кабеля сетевого | 344113380 |
| 4 | Винт | 141116800 |
| 5 | Зажим кабельный | 343442950 |
| 6 | Корпус (правый + левый) | 343442960 |
| 8 | Винт | 341722430 |
| 9 | Выключатель | 343442970 |
| 12 | Зажим | 343085460 |
| 13 | Провод | 343254990 |
| 14 | Винт | 341722440 |
| 15 | Щетка угольная (комплект 2 шт) | 316093540 |
| 16 | Крышка пластиковая | 344113390 |
| 17 | Гайка | 141130070 |
| 18 | Винт | 141124560 |
| 21 | Статор | 311012450 |
| 22 | Винт | 341722450 |
| 23 | Панель | 343443000 |
| 24 | Втулка | 320054180 |
| 27 | Подшипник | 320054190 |
| 34 | Подшипник | 320054200 |
| 37 | Винт | 341722460 |
| 38 | Шайба | 341109030 |
| 39 | Винт | 341722470 |
| 41 | Подшипник | 320054210 |
| 42 | Кольцо | 341166180 |
| 45 | Шестерня | 341166110 |
| 47 | Корпус редуктора | 315419620 |
| 48 | Подшипник | 320054220 |
| 55 | Кожух резиновый | 344113400 |
| 62 | Фиксатор | 339148100 |
| 63 | Крышка | 344113410 |
| 64 | Винт | 341722490 |
| 65 | Кольцо | 341166120 |
| 66 | Плата управления | 344530500 |
| 67 | Крышка средняя | 344113420 |
| 68 | Балансир | 339148110 |
| 69 | Шайба | 339009380 |
| 70 | Винт | 341722480 |
| 71 | Пластина прижимная | 339148120 |
| 72 | Пластина прижимная | 339148130 |
| 73 | Прокладка | 339013010 |
| 74 | Вал | 341166140 |
| 75 | Подшипник игольчатый | 320054230 |
| 93 | Пружина | 342010930 |
| 96 | Кольцо | 341166150 |
| 97 | Винт | 316093660 |
| 98 | Кольцо уплотнительное | 342024160 |
| 100 | Вал | 341166160 |
| 101 | Винт | 341722500 |
| 102 | Кольцо | 341166170 |
| 103 | Табличка маркировочная | 338065190 |
| 201 | Щеткодержатель (комплект 2 шт) | 316093550 |
| 202 | Якорь | 310011870 |
| 203 | База | 316093560 |
| 204 | Кольцо стопорное | 310150070 |
| 205 | Шток в сборе | 316093600 |
| 206 | Фиксатор угловой в сборе | 316093630 |
| 207 | Крышка | 316093620 |
| 208 | Прижим | 316093570 |
| 209 | Фиксатор в сборе | 316093580 |
| 210 | Комплект уплотнений | 316093640 |
| 211 | Держатель | 316093610 |
| 212 | Переключатель | 316093650 |
| 213 | Рычаг зажимной в сборе | 316093590 |
| 214 | Блок в сборе | 343085450 |
