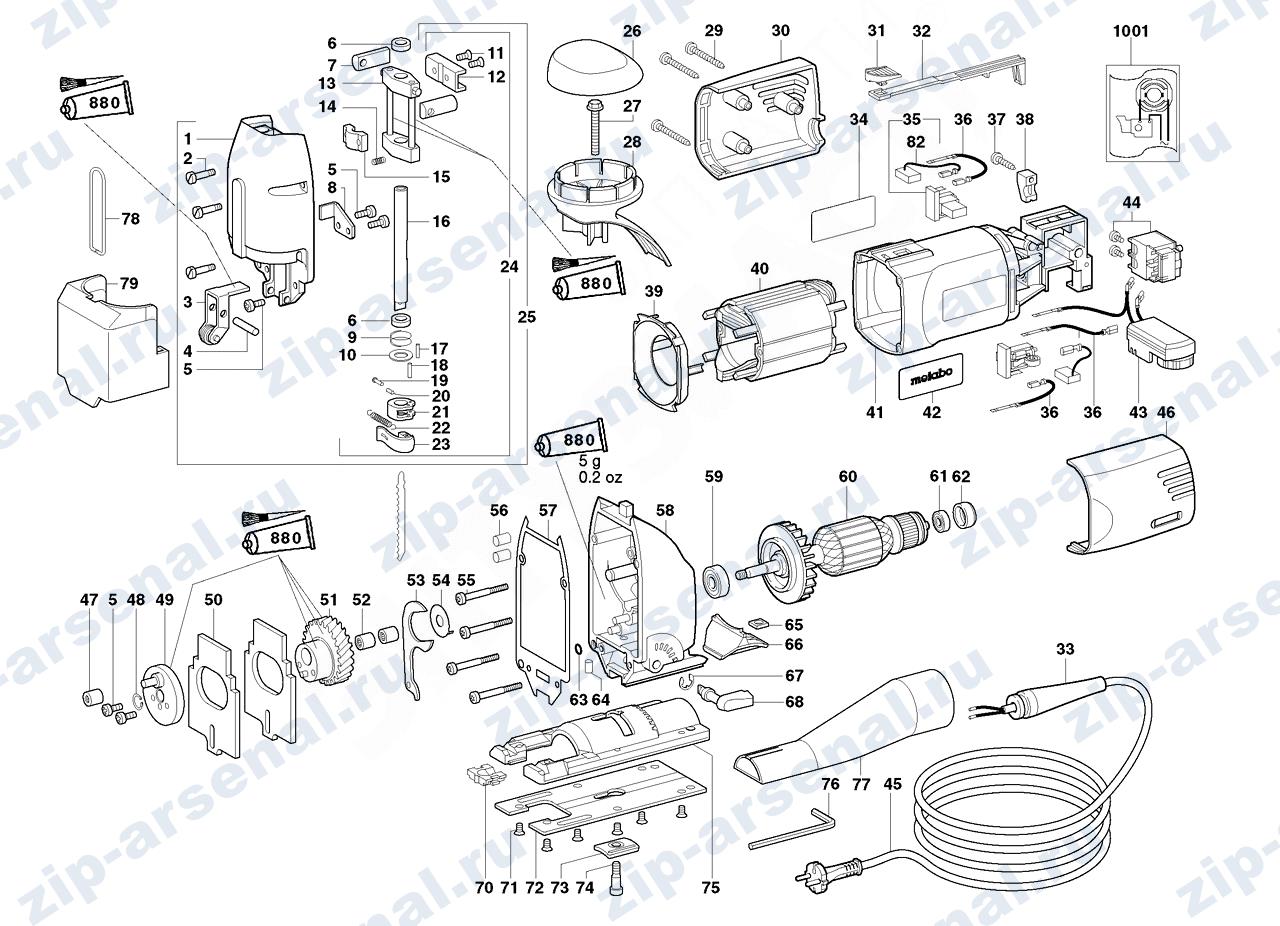

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Крышка редуктора | 316031260 |
| 2 | Винт | 341702980 |
| 3 | Ролик опорный | 316037680 |
| 4 | Штифт | 341513860 |
| 5 | Винт | 141110540 |
| 6 | Кольцо | 344070700 |
| 7 | Вставка | 316031290 |
| 8 | Кронштейн направляющий | 339129460 |
| 9 | Пружина | 342001730 |
| 10 | Шайба | 344000160 |
| 11 | Винт с полупотайной головкой | 141120550 |
| 12 | Кронштейн | 339129450 |
| 13 | Направляющая штока | 316031250 |
| 14 | Пружина | 342021680 |
| 15 | Накладка | 341070310 |
| 16 | Шток | 341055890 |
| 17 | Штифт | 141163640 |
| 18 | Штифт | 141160770 |
| 19 | Штифт | 342200520 |
| 20 | Штифт зажимной | 141160810 |
| 21 | Фиксатор пилки | 341070260 |
| 22 | Пружина | 342021540 |
| 23 | Рычаг зажимной | 341070280 |
| 24 | Шток | 316031240 |
| 25 | Крышка редуктора в сборе | 316037670 |
| 26 | Крышка рукоятки | 343375060 |
| 27 | Винт | 141118980 |
| 28 | Нижняя часть рукоятки | 343398470 |
| 29 | Винт | 141116990 |
| 30 | Корпус | 343374410 |
| 31 | Клавиша переключения | 343394180 |
| 32 | Рычаг переключателя | 343373640 |
| 33 | Изолятор кабеля сетевого | 344101140 |
| 34 | Табличка маркировочная | 338045920 |
| 35 | Щеткодержатель | 316035480 |
| 36 | Кабель | 344493960 |
| 37 | Винт | 141116020 |
| 38 | Зажим кабельный | 343362490 |
| 39 | Проставка | 339150930 |
| 40 | Статор 230В | 311009960 |
| 41 | Корпус двигателя | 315012680 |
| 42 | Табличка маркировочная 08 52x22 | 338122160 |
| 43 | Блок электроники 230В | 343079700 |
| 44 | Выключатель | 343406730 |
| 45 | Кабель сетевой | 344488530 |
| 46 | Корпус | 343374430 |
| 47 | Подшипник игольчатый | 341002610 |
| 48 | Кольцо стопорное | 141180020 |
| 49 | Шайба эксцентриковая | 316031280 |
| 50 | Пластина балансировочная | 339129480 |
| 51 | Шестерня | 316031270 |
| 52 | Подшипник игольчатый | 143111460 |
| 53 | Рычаг нажимной | 339129440 |
| 54 | Шайба | 339129470 |
| 55 | Винт | 341701490 |
| 56 | Заглушка резиновая | 344092220 |
| 57 | Прокладка | 339210840 |
| 58 | Корпус редуктора | 316031220 |
| 59 | Подшипник 8х22х7 | 143113400 |
| 60 | Якорь в сборе 230В | 310007940 |
| 61 | Подшипник 6х19х6 | 143115660 |
| 62 | Втулка резиновая | 344095260 |
| 63 | Кольцо | 143193620 |
| 64 | Штифт | 141163740 |
| 65 | Гайка с квадратной головкой | 141130660 |
| 66 | Уголок | 315414980 |
| 67 | Кольцо стопорное | 141181710 |
| 68 | Рукоятка переключения | 316046020 |
| 70 | Вставка подошвы лобзика | 343375040 |
| 71 | Винт (замена кода 141122860) | 141119950 |
| 72 | Платформа | 339129420 |
| 73 | Прихват | 339133640 |
| 74 | Винт | 341702620 |
| 75 | Платформа | 315414990 |
| 76 | Ключ шестигранный | 344161530 |
| 77 | Пылеотсос | 343375090 |
| 78 | Скоба защитная | 342200580 |
| 79 | Щиток защитный | 344350420 |
| 82 | Щетка угольная (комплект 2 шт) (до 2009 года) | 316035510 |
| 880 | Смазка 50г 1,8oz | 344130990 |
