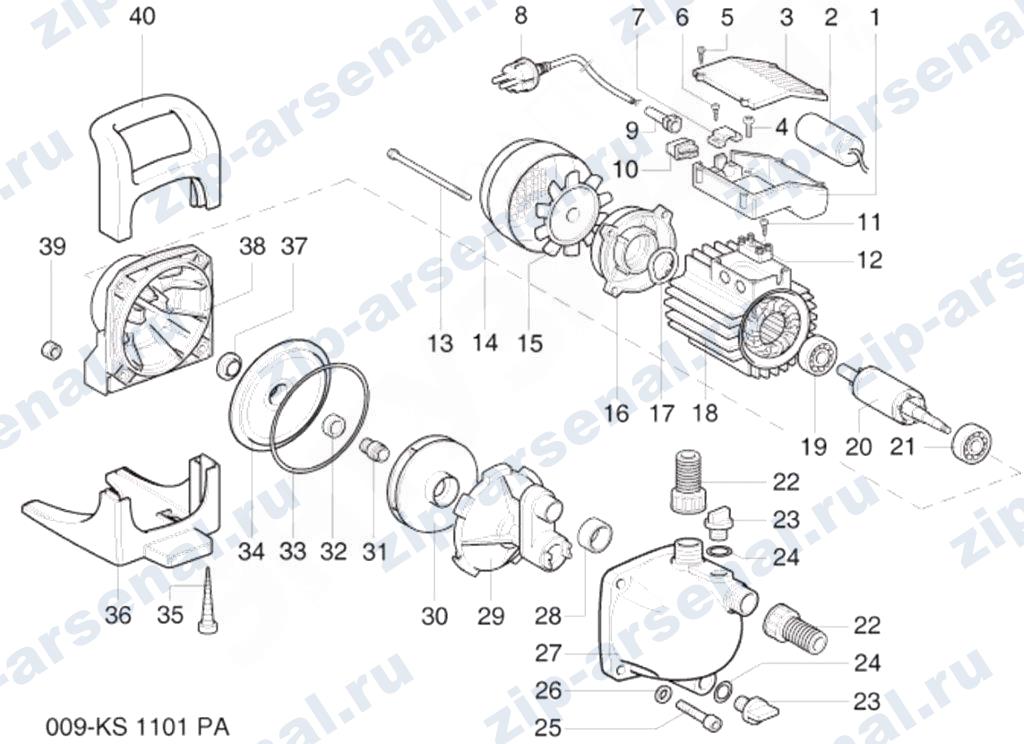

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Кабель сетевой | 7202675 |
| 1 | Корпус коробки конд. | 7105292 |
| 2 | Коннектор | 7106231 |
| 2 | Конденсатор 20mF | 7102236 |
| 3 | Фланец бака | 7103109 |
| 3 | Крышка коробки конд. | 7105295 |
| 4 | Винт | 30861 |
| 5 | МАНОМЕТР (D-40 POST 1/4) | 7104982 |
| 6 | Мембрана 22-24л | 7105580 |
| 6 | Винт | 290241 |
| 7 | Клапан | 7103110 |
| 7 | Фиксатор кабеля | 7002011 |
| 8 | Гидроаккумулятор 22л | 7106313 |
| 8 | Кабель | 7201060 |
| 9 | Гайка | 7105281 |
| 9 | Держатель кабеля | 7103831 |
| 10 | Крышка | 7103111 |
| 10 | Выключатель | 7201069 |
| 11 | Винт | 7105280 |
| 11 | Винт | 360341 |
| 12 | Пневмореле | 7107099 |
| 12 | Клемная коробка | 3000319 |
| 13 | Подводка гибкая | 7106233 |
| 13 | Винт | 7105674 |
| 14 | Насосная часть | 7106846 |
| 14 | Крышка вентилятора | 7102174 |
| 15 | Кабель | 7105370 |
| 15 | Вентилятор | 7101796 |
| 16 | Уплотнение | 7250952 |
| 16 | Крышка двигателя | 7101797 |
| 17 | Шайба пружинная | 1000250 |
| 18 | Статор в сборе | 7103147 |
| 20 | Ротор | 7101886 |
| 21 | Подшипник | 1440100 |
| 22 | Переходник | 7106099 |
| 23 | Колпачек | 7105853 |
| 24 | Кольцо | 1316447 |
| 25 | Винт | 161251 |
| 26 | Шайба | 830131 |
| 27 | Корпус насоса | 7106945 |
| 28 | Уплотнение тр.Вентури | 7201536 |
| 29 | Диффузора диск | 7201613 |
| 30 | Колесо рабочее | 7101876 |
| 31 | Сальник | 3090479 |
| 32 | Сальник | 3090809 |
| 33 | Уплотнение | 1317007 |
| 34 | Фланец насоса большой | 7103121 |
| 35 | Винт | 7106528 |
| 36 | Рукоятка | 7106942 |
| 37 | Манжета | 7103833 |
| 38 | Крышка насоса | 7103398 |
| 39 | Гайка | 7105281 |
| 40 | Рукоятка | 7106941 |
