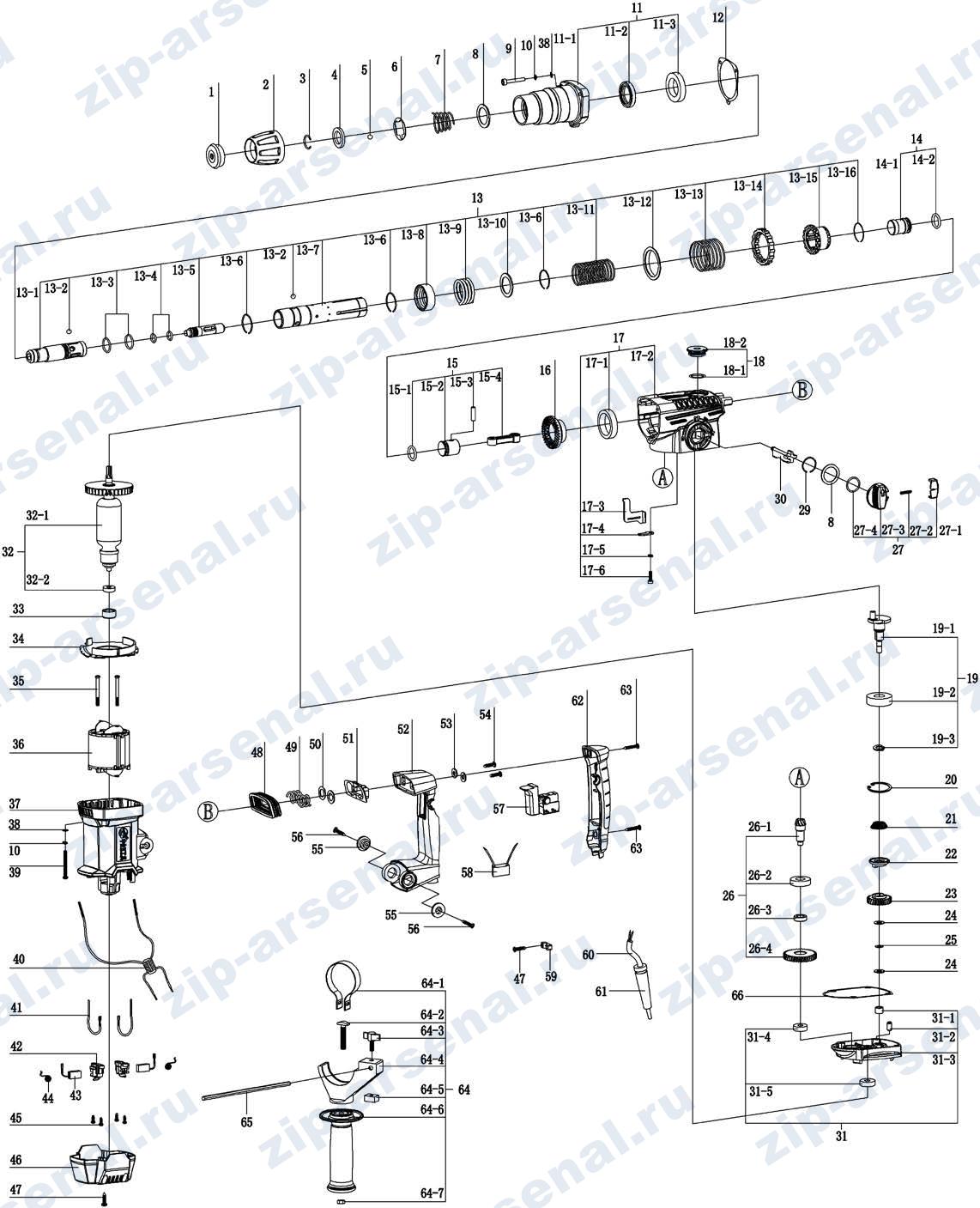

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Втулка защитная | 439.03.00.01.00 |
| 2 | Втулка нажимная | 439.05.00.01.00 |
| 3 | Кольцо пружинное | 00.02.98.01.05 |
| 4 | Кольцо | 439.03.00.02.00 |
| 5 | Шарик | 00.02.10.21.00 |
| 6 | Шайба специальная | 86.03.00.04.00 |
| 7 | Пружина | 439.03.00.03.00 |
| 8 | Шайба | 66.03.00.16.00 |
| 9 | Винт | 00.02.04.04.36 |
| 10 | Шайба пружинная | 00.02.02.01.05 |
| 11 | Крышка передняя в сборе | 439.03.01.00.00 |
| 11-1 | Крышка передняя | 439.03.01.01.00 |
| 11-2 | Манжета | 68.03.00.12.00 |
| 11-3 | Подшипник шариковый | 00.01.01.01.94 |
| 12 | Прокладка | 439.03.00.04.00 |
| 13 | Ствол в сборе | 439.03.02.00.00 |
| 13-1 | Букса | 439.03.02.01.00 |
| 13-2 | Шарик | 00.02.10.21.00 |
| 13-3 | Кольцо резиновое | 439.03.02.02.00 |
| 13-4 | Кольцо резиновое | 439.03.02.03.00 |
| 13-5 | Ударник | 439.03.02.04.00 |
| 13-6 | Кольцо пружинное | 68.03.01.01.00 |
| 13-7 | Ствол | 439.03.02.05.00 |
| 13-8 | Втулка | 439.03.02.06.00 |
| 13-9 | Пружина | 439.03.02.07.00 |
| 13-10 | Шайба | 68.03.01.02.00 |
| 13-11 | Пружина | 439.03.02.08.00 |
| 13-12 | Основание пружины | 439.03.02.09.00 |
| 13-13 | Пружина | 439.03.02.10.00 |
| 13-14 | Диск сцепления | 439.03.02.11.00 |
| 13-15 | Муфта сцепления | 439.03.02.12.00 |
| 13-16 | Кольцо пружинное | 439.03.02.13.00 |
| 14 | Проммасса в сборе | 439.03.03.00.00 |
| 14-1 | Проммасса | 439.03.03.01.00 |
| 14-2 | Кольцо резиновое | 439.03.03.02.00 |
| 15 | Поршень в сборе | 439.03.04.00.00 |
| 15-1 | Кольцо резиновое | 439.03.04.01.00 |
| 15-2 | Поршень | 439.03.04.02.00 |
| 15-3 | Палец | 439.03.04.03.00 |
| 15-4 | Шатун | 439.03.04.04.00 |
| 16 | Колесо зубчатое | 439.03.00.05.00 |
| 17 | Корпус редуктора в сборе | 439.03.05.00.00 |
| 17-1 | Втулка | 439.03.05.01.00 |
| 17-2 | Корпус редуктора | 439.03.05.02.00 |
| 17-3 | Скоба | 439.03.05.03.00 |
| 17-4 | Рычаг | 439.03.05.03.00 |
| 17-5 | Шайба пружинная | 00.02.02.01.04 |
| 17-6 | Винт | 00.02.04.04.10 |
| 18 | Пробка маслозакладная | 439.03.06.00.00 |
| 18-1 | Кольцо резиновое | 328.03.00.30.00 |
| 18-2 | Пробка | 328.03.00.31.00 |
| 19 | Кривошип в сборе | 439.03.07.00.00 |
| 19-1 | Кривошип | 439.03.07.01.00 |
| 19-2 | Подшипник шариковый | 00.01.01.01.22 |
| 19-3 | Кольцо пружинное | 00.02.99.02.11 |
| 20 | Кольцо пружинное | 00.02.99.01.03 |
| 21 | Пружина | 439.03.00.06.00 |
| 22 | Полумуфта кулачковая | 439.03.00.07.00 |
| 23 | Колесо зубчатое | 439.03.00.08.00 |
| 24 | Прокладка | 328.03.00.42.00 |
| 25 | Подшипник игольчатый упорный | 439.03.00.09.00 |
| 26 | Колесо коническое в сборе | 439.03.08.00.00 |
| 26-1 | Колесо коническое | 439.03.08.01.00 |
| 26-2 | Подшипник шариковый | 00.01.01.01.95 |
| 26-3 | Втулка | 439.03.08.02.00 |
| 26-4 | Колесо зубчатое | 439.03.08.03.00 |
| 27 | Ручка переключателя в сборе | 439.05.01.00.00 |
| 27-1 | Кнопка | 439.05.01.01.00 |
| 27-2 | Пружина | 439.05.01.02.00 |
| 27-3 | Ручка переключателя | 439.05.01.03.00 |
| 27-4 | Кольцо резиновое | 439.05.01.04.00 |
| 29 | Кольцо пружинное | 328.03.00.15.00 |
| 30 | Рычаг переключателя | 439.05.01.05.00 |
| 31 | Крышка нижняя в сборе | 439.05.02.00.00 |
| 31-1 | Подшипник роликовый | 00.01.02.01.17 |
| 31-2 | Штифт | 439.05.02.01.00 |
| 31-3 | Крышка нижняя | 439.05.02.02.00 |
| 31-4 | Подшипник шариковый | 00.01.01.01.05 |
| 31-5 | Подшипник шариковый | 00.01.01.01.09 |
| 32 | Якорь в сборе | 439.04.02.00.00 |
| 32-1 | Якорь | 439.04.02.01.00 |
| 32-2 | Подшипник шариковый | 00.01.01.01.06 |
| 33 | Втулка демпфирующая | 86.04.02.03.00 |
| 34 | Диафрагма | 439.05.00.02.00 |
| 35 | Винт статора | 439.04.01.01.00 |
| 36 | Статор | 439.04.01.00.00 |
| 37 | Корпус двигателя | 439.05.00.03.00 |
| 38 | Шайба плоская | 00.02.02.02.20 |
| 39 | Винт статора | 00.02.04.01.57 |
| 40 | Дроссель | 439.04.00.01.00 |
| 41 | Проводник электрический | 439.04.00.02.00 |
| 42 | Обойма щеткодержателя | 439.04.03.01.00 |
| 43 | Щетка электрическая | 439.04.03.02.00 |
| 44 | Пружина щёткодержателя | 34.05.03.03.00 |
| 45 | Винт | 00.02.03.01.02 |
| 46 | Крышка корпуса двигателя | 439.05.00.04.00 |
| 47 | Винт | 00.02.03.01.04 |
| 48 | Оболочка демпфера | 328.05.00.07.00 |
| 49 | Пружина демпфера | 439.05.00.05.00 |
| 50 | Шайба | 439.05.00.06.00 |
| 51 | Вставка демпфера | 439.05.00.07.00 |
| 52 | Ручка | 439.05.00.08.00 |
| 53 | Шайба | 439.05.00.09.00 |
| 54 | Винт | 00.02.04.01.14 |
| 55 | Втулка | 328.05.00.12.00 |
| 56 | Винт | 00.02.03.01.62 |
| 57 | Выключатель | 439.04.00.03.00 |
| 58 | Блок конденсаторный | 00.10.05.01.05 |
| 59 | Планка фиксации кабеля | 68.04.00.04.00 |
| 60 | Шнур питания с вилкой | 00.10.02.02.01 |
| 61 | Трубка защитная шнура | 68.04.00.06.00 |
| 62 | Ручка накладка | 439.05.00.10.00 |
| 63 | Винт | 00.02.04.01.08 |
| 64 | Ручка боковая в сборе | 439.02.01.00.00 |
| 64-1 | Хомут | 439.02.01.01.00 |
| 64-2 | Винт специальный | 68.02.01.02.00 |
| 64-3 | Винт барашковый | 68.02.01.05.00 |
| 64-4 | Держатель | 439.02.01.02.00 |
| 64-5 | Прижим | 68.02.01.04.00 |
| 64-6 | Ручка | 439.02.01.02.00 |
| 64-7 | Nut | 00.02.01.01.08 |
| 65 | Ограничитель глубины бурения | 439.02.01.03.00 |
| 66 | Прокладка | 439.05.00.11.00 |
