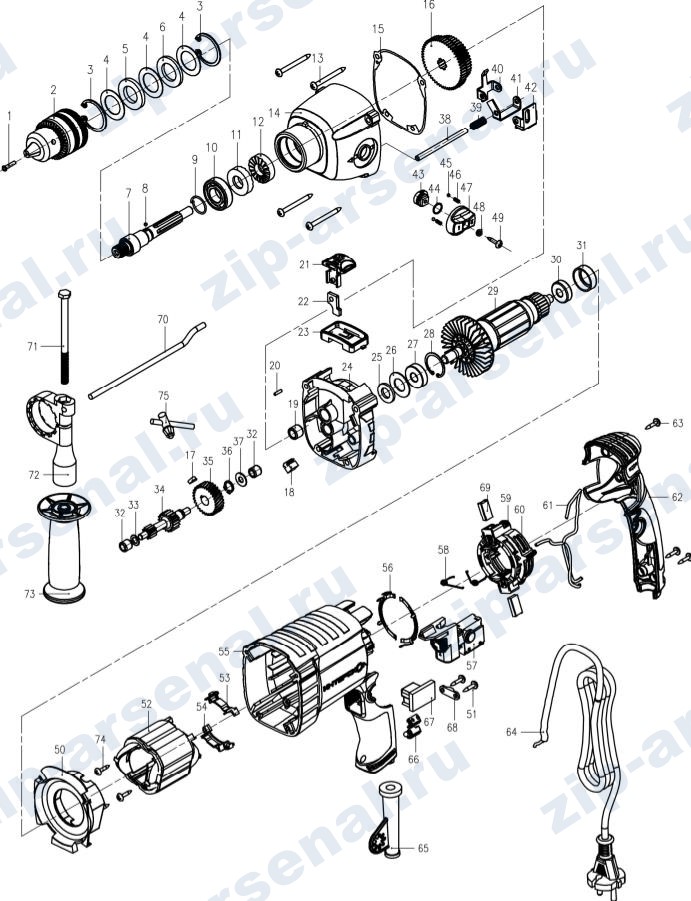

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Винт фиксирующий | 00.02.04.01.29 |
| 2,75 | Патрон сверлильный с ключом | 00.20.10.02.00 |
| 3 | Кольцо стопорное | 00.02.99.01.01 |
| 4 | Шайба | 04.03.01.02.00 |
| 5 | Кольцо фетровое | 04.03.01.03.00 |
| 6 | Шайба резиновая | 04.03.01.04.00 |
| 7 | Шпиндель | 148.03.01.01.00 |
| 8 | Шарик | 00.02.10.03.00 |
| 9 | Пружина | 04.03.01.05.00 |
| 10 | Подшипник шариковый | 00.01.01.01.0 |
| 11 | Храповик | 149.03.01.06.00 |
| 12 | Храповик | 149.03.01.02.00 |
| 13 | Винт | 00.02.03.01.39 |
| 14 | Корпус редуктора | 150.03.00.01.00 |
| 15 | Прокладка | 150.03.00.07.00 |
| 16 | Блок шестерён | 150.03.01.07.00 |
| 17 | Шпонка | 04.03.02.03.01 |
| 18 | Сальник | 57.03.03.05.00 |
| 19 | Подшипник игольчатый | 00.01.02.01.03 |
| 20 | Штифт | 149.03.03.05.00 |
| 21 | Переключатель режимов | 150.03.03.02.00 |
| 22 | Рычаг переключателя | 150.03.03.04.00 |
| 23 | Корпус переключателя | 150.03.03.03.00 |
| 24 | Щит промежуточный | 150.03.03.01.00 |
| 25 | Кольцо резиновое | 150.03.03.05.00 |
| 26 | Прокладка | 149.03.03.0 .00 |
| 27 | Подшипник шариковый | 00.01.01.01.36 |
| 28 | Кольцо стопорное | 00.02.99.01.05 |
| 29 | Якорь с вентилятором | 150.04.02.01.00 |
| 30 | Подшипник шариковый | 00.01.01.01.05 |
| 31 | Втулка резиновая | 149.04.02.02.00 |
| 32 | Подшипник игольчатый | 00.01.02.01.02 |
| 33 | Шайба | 00.02.02.02.03 |
| 34 | Вал промежуточный | 150.03.02.01.00 |
| 35 | Колесо зубчатое | 150.03.02.02.00 |
| 36 | Кольцо пружинное | 00.02.99.02.03 |
| 37 | Шайба | 00.02.02.02.11 |
| 38 | Ось | 150.03.03.07.00 |
| 39 | Пружина | 150.03.03.06.00 |
| 40 | Скоба направляющая 2 | 150.03.03.10.00 |
| 41 | Скоба направляющая 1 | 150.03.03.08.00 |
| 42 | Скоба переключателя | 150.03.03.09.00 |
| 43 | Переключатель скорости | 150.03.00.06.00 |
| 44 | Кольцо уплотнительное | 04.03.00.03.00 |
| 45 | Шарик | 04.03.00.04.00 |
| 46 | Пружина | 04.03.00.05.00 |
| 47 | Ручка переключателя скорости | 150.03.00.02.00 |
| 48 | Шайба пружинная | 00.02.02.01.04 |
| 49 | Винт | 00.02.04.01.02 |
| 50 | Диафрагма | 148.04.00.07.00 |
| 51 | Винт | 00.02.03.01.06 |
| 52 | Статор в сборе | 148.04.01.00.00 |
| 53 | Контакт | 148.04.00.01.00 |
| 54 | Колодка контактная | 149.04.00.02.00 |
| 55 | Корпус двигателя | 148.05.00.01.00 |
| 56 | Пластина контактная | 148.04.00.03.00 |
| 57 | Выключатель в сборе | 00.10.01.01.22 |
| 58 | Пружина кручения | 149.04.04.03.00 |
| 59 | Пружина спиральная | 149.04.04.02.00 |
| 60 | Корпус щеткодержателя | 149.04.04.01.00 |
| 61 | Проводник | 149.04.04.06.00 |
| 62 | Ручка-накладка | 149.05.00.02.00 |
| 63 | Винт | 00.02.03.01.46 |
| 64 | Шнур питания с вилкой | 00.10.02.01.02 |
| 65 | Втулка защитная шнура | 04.04.00.01.00 |
| 66 | Втулка светодиода | 149.04.04.05.00 |
| 67 | Блок электронный | 57.10.04.01.03 |
| 68 | Планка фиксации шнура | 04.04.00.02.00 |
| 69 | Щетка электрическая | 149.04.04.04.00 |
| 70 | Ограничитель глубины сверления | 04.02.02.01.00 |
| 71 | Болт | 00.02.04.02.06 |
| 72 | Хомут | 04.02.02.04.00 |
| 73 | Рукоятка | 04.02.02.05.00 |
| 74 | Винт | 00.02.03.01.0 |
