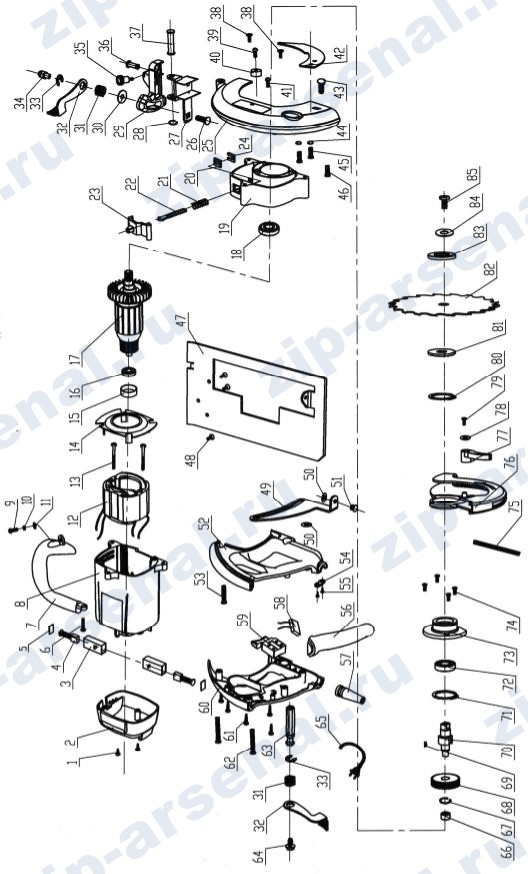

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1, 55 | Винт | 00.02.03.01.03 |
| 1 | Пружина | 53.03.03.03.00 |
| 2 | Крышка корпуса двигателя | 53.04.00.05.00 |
| 3 | Корпус щёткодержателя | 53.04.03.01.00 |
| 3,1 | Обойма щётки | 53.04.03.02.00 |
| 4 | Щётка электрическая | 53.04.03.03.00 |
| 5 | Колпачок щёткодержателя | 53.04.03.04.00 |
| 6, 61 | Винт | 00.02.03.01.04 |
| 7 | Рукоятка | 53.04.00.09.00 |
| 8 | Корпус двигателя | 53.04.00.03.00 |
| 9 | Винт | 00.02.04.01.03 |
| 10 | Шайба гровера | 00.02.02.01.05 |
| 11 | Шайба | 00.02.02.02.08 |
| 12 | Статор в сборе | 53.04.01.00.00 |
| 13 | Винт | 00.02.03.01.41 |
| 14 | Диафрагма | 53.04.00.04.00 |
| 15 | Втулка резиновая | 53.04.02.02.00 |
| 16 | Подшипник шариковый | 00.01.01.01.09 |
| 17 | Якорь с вентилятором | 53.04.02.01.00 |
| 18 | Подшипник шариковый | 00.01.01.01.07 |
| 19 | Корпус редуктора | 53.03.03.01.00 |
| 20 | Упор | 53.03.03.05.00 |
| 22 | Фиксатор шпинделя | 53.03.03.04.00 |
| 23 | Кнопка фиксатора шпинделя | 53.03.03.02.00 |
| 24 | Сальник | 53.03.03.06.00 |
| 25 | Кожух неподвижный | 53.02.03.01.00 |
| 26 | Винт специальный | 53.05.02.07.00 |
| 27 | Кронштейн кожуха неподвижного | 53.05.02.03.00 |
| 28 | Кольцо стопорное | 00.02.99.02.02 |
| 29 | Корпус шкалы наклона | 53.05.02.01.00 |
| 30 | Шайба | 00.02.02.02.06 |
| 31 | Пружина фиксатора | 53.05.01.07.00 |
| 32 | Рычаг фиксатора | 53.05.01.08.00 |
| 33 | Шайба стопорная | 00.02.02.03.01 |
| 34 | Гайка специальная | 53.05.02.09.00 |
| 35 | Винт стопорный | 53.05.02.02.00 |
| 36 | Ось-заклёпка | 53.05.02.04.00 |
| 37 | Ось кожуха неподвижного | 53.05.02.05.00 |
| 38 | Винт | 00.02.04.05.02 |
| 39 | Винт | 00.02.04.01.39 |
| 40 | Упор резиновый | 53.02.03.02.00 |
| 41 | Винт | 00.02.04.01.38 |
| 42 | Нож расклинивающий | 53.02.02.00.00 |
| 43 | Винт специальный | 53.05.01.04.00 |
| 44 | Шайба гроверная | 00.02.02.01.05 |
| 45 | Винт | 00.02.03.02.14 |
| 46 | Винт с канавкой | 53.02.03.03.00 |
| 47 | Плита направляющая | 53.05.00.01.00 |
| 48 | Винт | 00.02.04.05.05 |
| 49 | Шкала глубины пропила (ГП) | 53.05.01.01.00 |
| 50 | Шайба промежуточная | 53.05.01.02.00 |
| 51 | Ось-заклёпка | 53.05.01.03.00 |
| 52 | Ручка | 53.04.00.06.00 |
| 53 | Винт | 00.02.04.01.17 |
| 54 | Планка фиксации шнура | 53.04.00.02.00 |
| 56 | Накладка резиновая | 53.04.00.08.00 |
| 57 | Трубка изоляционная | 53.04.00.01.00 |
| 58 | Конденсатор | 00.10.04.01.04 |
| 59 | Выключатель | 00.10.04.03.00 |
| 60 | Ручка-накладка | 53.04.00.07.00 |
| 62 | Винт | 00.02.04.01.19 |
| 63 | Корпус фиксатора ГП | 53.05.01.05.00 |
| 64 | Болт | 53.05.01.06.00 |
| 65 | Шнур питания с вилкой | 00.10.02.01.02 |
| 66 | Подшипник роликовый | 00.01.02.01.14 |
| 67 | Кольцо стопорное | 00.02.99.02.07 |
| 68 | Колесо зубчатое | 53.03.02.03.00 |
| 69 | Шпонка | 53.03.02.02.00 |
| 70 | Шпиндель | 53.03.02.01.00 |
| 71 | Кольцо стопорное | 00.02.99.01.04 |
| 72 | Подшипник шариковый | 00.01.01.01.13 |
| 73 | Крышка редуктора | 53.03.01.01.00 |
| 74 | Винт | 00.02.04.05.04 |
| 75 | Пружина | 53.02.01.03.00 |
| 76 | Кожух подвижный | 53.02.01.01.00 |
| 77 | Ручка кожуха | 53.02.01.02.00 |
| 78 | Шайба | 00.02.02.01.03 |
| 79 | Винт | 00.02.04.05.12 |
| 80 | Кольцо стопорное | 00.02.99.02.06 |
| 81 | Фланец внутренний | 53.02.00.04.00 |
| 83 | Фланец наружный | 53.02.00.03.00 |
| 84 | Шайба | 00.02.02.01.01 |
| 85 | Болт | 00.02.04.03.02 |
