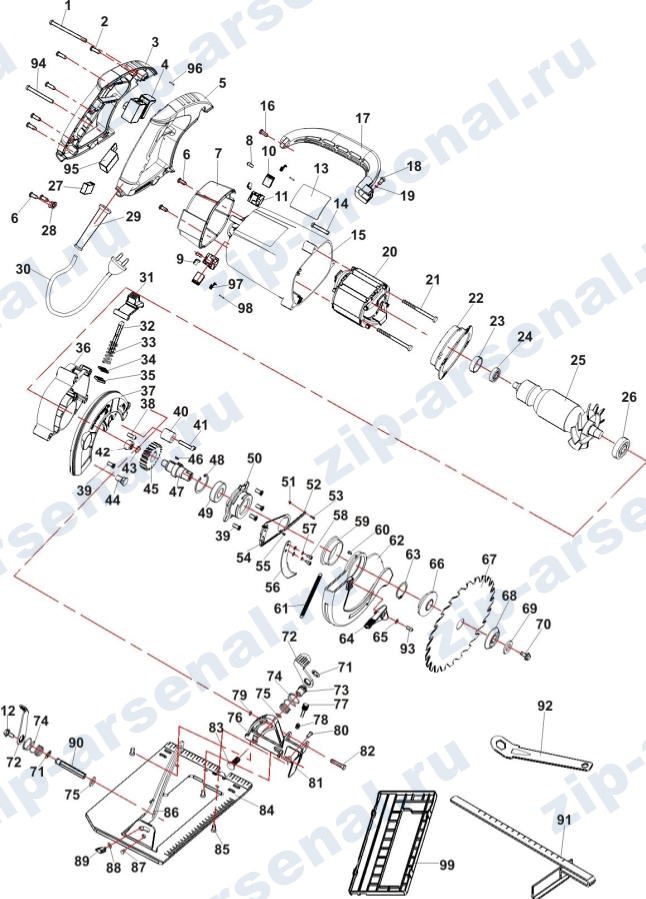

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Винт | 00.02.04.01.46 |
| 1 | Винт | 00.02.03.01.61 |
| 2 | Винт | 00.02.03.01.04 |
| 3 | Ручка-накладка | 97.05.00.02.00 |
| 4 | Выключатель | 00.10.01.01.10 |
| 5 | Ручка | 97.05.00.01.00 |
| 6 | Винт | 00.02.03.01.03 |
| 7 | Крышка корпуса двигателя | 98.05.00.05.00 |
| 8 | Винт | 00.02.03.01.47 |
| 9 | Пружина спиральная | 97.04.03.04.00 |
| 10 | Щетка электрическая | 97.04.03.03.00 |
| 11 | Корпус щеткодержателя | 97.04.03.01.00 |
| 12 | Болт специальный | 95.03.04.01.00 |
| 14 | Винт | 00.02.03.01.17 |
| 15 | Корпус двигателя | 98.05.00.04.00 |
| 16 | Винт | 00.02.03.01.62 |
| 17 | Рукоятка дополнительная | 97.05.00.03.00 |
| 18 | Винт | 00.02.04.01.15 |
| 19 | Шайба | 00.02.02.02.20 |
| 20 | Статор | 98.04.01.01.00 |
| 22 | Диафрагма | 98.04.01.03.00 |
| 23 | Втулка резиновая | 97.04.02.02.00 |
| 24 | Подшипник шариковый | 00.01.01.01.09 |
| 25 | Якорь с вентилятором | 98.04.02.01.00 |
| 26 | Подшипник шариковый | 00.01.01.01.17 |
| 27 | Конденсатор | 00.10.04.01.01 |
| 28 | Планка фиксации шнура | 95.04.00.03.00 |
| 29 | Трубка защитная | 95.04.00.02.00 |
| 30 | Шнур питания с вилкой | 00.10.02.01.02 |
| 31 | Кнопка фиксатора шпинделя | 95.03.03.10.00 |
| 32 | Рычаг фиксатор шпинделя | 97.03.03.09.00 |
| 33 | Пружина | 97.03.03.08.00 |
| 34 | Шайба прямоугольная | 95.03.03.07.00 |
| 35 | Кольцо войлочное | 95.03.03.06.00 |
| 36 | Корпус редуктора | 97.03.03.05.00 |
| 37 | Кожух неподвижный | 98.03.02.01.00 |
| 38 | Винт | 00.02.04.01.14 |
| 39 | Винт | 00.02.04.05.02 |
| 40 | Упор резиновый | 95.03.02.02.00 |
| 41 | Винт3 | 00.02.04.04.19 |
| 42 | Подшипник игольчатый | 00.01.02.01.05 |
| 43 | Кольцо стопорное | 00.02.99.02.08 |
| 44 | Винт специальный | 97.03.02.03.00 |
| 45 | Колесо зубчатое | 97.03.03.04.00 |
| 46 | Шпонка сегментная | 97.03.03.03.00 |
| 47 | Шпиндель | 97.03.03.02.00 |
| 48 | Кольцо стопорное | 00.02.99.01.11 |
| 49 | Подшипник шариковый | 00.01.01.01.74 |
| 50 | Корпус подшипника | 97.03.03.01.00 |
| 51 | Гайка специальная | 97.03.05.03.00 |
| 52 | Тяга | 98.03.05.02.00 |
| 53 | Винт | 00.02.04.01.40 |
| 54 | Держатель ножа | 98.03.05.01.00 |
| 55 | Заклепка | 97.03.05.04.00 |
| 56 | Нож расклинивающий | 98.03.02.04.00 |
| 57 | Шайба гроверная | 00.02.02.01.05 |
| 58 | Винт | 00.02.04.04.25 |
| 59 | Втулка | 97.03.01.04.00 |
| 60 | Винт | 00.02.04.03.08 |
| 61 | Пружина | 98.03.01.03.00 |
| 62 | Кожух подвижный | 98.03.01.01.00 |
| 63 | Кольцо стопорное | 00.02.99.02.21 |
| 64 | Ручка кожуха подвижного | 97.03.01.02.00 |
| 65 | Шайба | 00.02.02.02.02 |
| 66 | Фланец внутренний | 98.02.00.05.00 |
| 68 | Фланец наружный | 98.02.00.04.00 |
| 69 | Шайба | 00.02.02.02.34 |
| 70 | Винт специальный | 95.02.00.03.00 |
| 71 | Шайба стопорная | 00.02.02.03.08 |
| 72 | Рычаг | 95.03.04.02.00 |
| 73 | Контргайка | 95.03.04.03.00 |
| 74 | Пружина | 95.03.04.04.00 |
| 75 | Шайба | 00.02.02.02.32 |
| 76 | Кронштейн | 95.03.04.05.00 |
| 77 | Кольцо стопорное | 00.02.99.02.02 |
| 78 | Винт | 95.03.04.06.00 |
| 79 | Пружина | 95.03.04.07.00 |
| 80 | Заклепка | 95.03.04.08.00 |
| 81 | Кронштейн угловой | 97.03.04.09.00 |
| 82 | Ось | 95.03.04.10.00 |
| 83 | Винт специальный | 95.03.04.11.00 |
| 84 | Основание | 98.03.04.15.00 |
| 85 | Винт | 00.02.04.05.01 |
| 86 | Шкала глубины пиления | 98.03.04.12.00 |
| 87 | Заклепка | 95.03.04.13.00 |
| 88 | Шайба | 00.02.02.02.33 |
| 89 | Винт барашковый | 95.03.04.14.00 |
| 90 | Шестигранник | 96.03.04.16.00 |
| 91 | Линейка-ограничитель | 95.02.00.02.00 |
| 92 | Ключ специальный | 98.02.00.01.00 |
| 93 | Винт | 00.02.04.01.01 |
| 94 | Винт | 00.02.04.01.21 |
| 95 | Блок электронный плавного пуска | 00.10.07.01.08 |
| 96 | Трубка изолирующая | 98 04.03.07.00 |
| 97 | Фастон | 97 04.03.05.00 |
| 98 | Трубка изолирующая | 97 04.03.06.00 |
| 99 | Плита направляющая | 97.02.00.06.00 |
