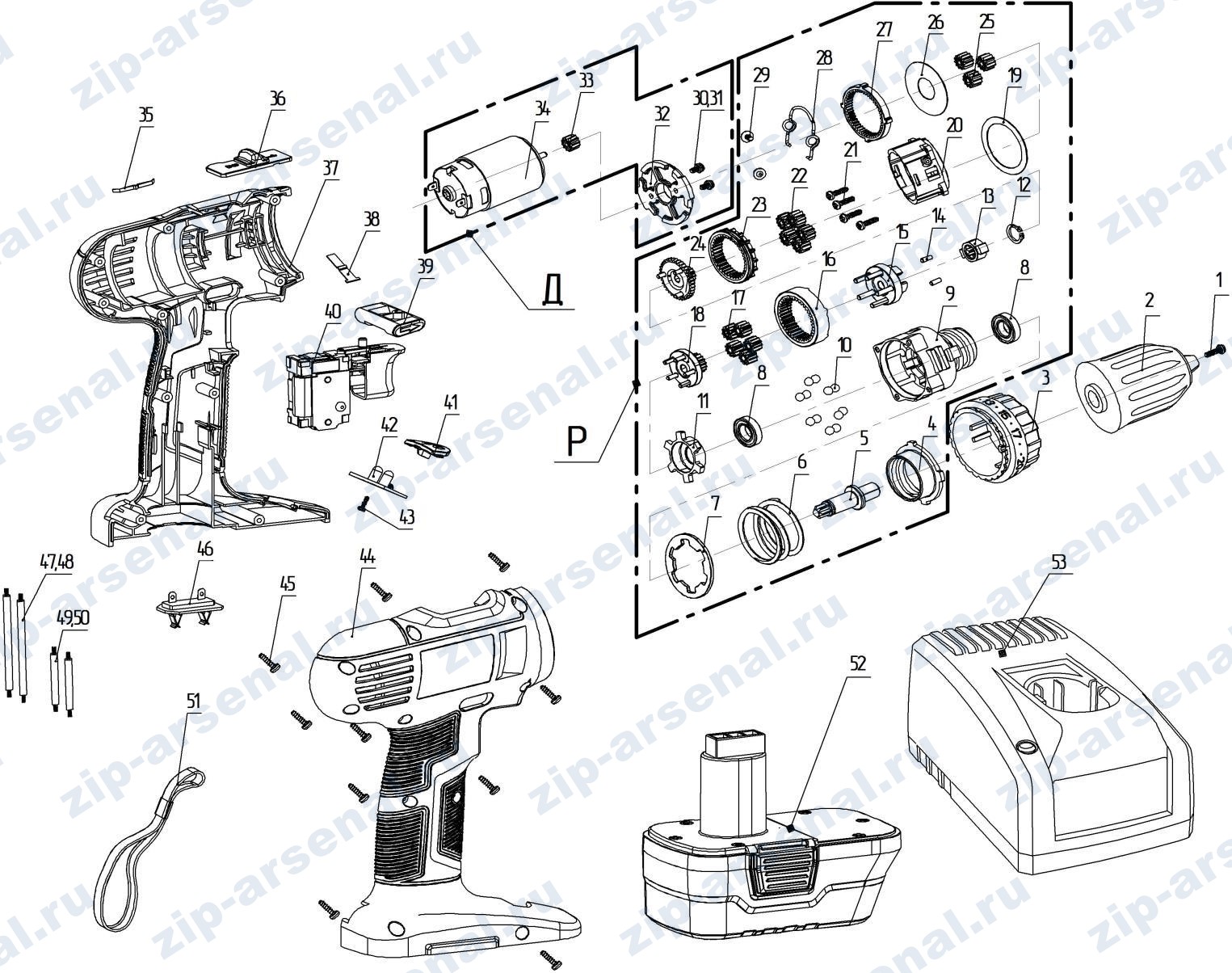

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| Р | Редуктор в сборе | 216.03.00.00.00 |
| Д | Электродвигатель с фланцем в сборе | 217.04.00.00.00 |
| 1 | Винт | 00.02.04.01.16 |
| 2 | Патрон сверлильный | 00.20.20.01.02 |
| 3 | Кольцо-регулятор момента | 210.03.00.01.00 |
| 4 | Втулка регулятора момента | 210.03.00.02.00 |
| 5 | Шпиндель | 211.03.00.01.00 |
| 6 | Пружина | 216.03.00.01.00 |
| 7 | Шайба шлицевая | 210.03.00.10.00 |
| 8 | Подшипник шариковый | 00.01.01.01.78 |
| 9 | Корпус редуктора передний | 211.03.00.02.00 |
| 10 | Шарик | 00.02.10.06.00 |
| 11 | Кольцо фиксатор вала | 216.03.00.02.00 |
| 12 | Кольцо пружинное | 00.02.99.02.03 |
| 13 | Блок фиксатор вала | 216.03.00.03.00 |
| 14 | Штифт | 216.03.00.04.00 |
| 15 | Водило | 216.03.00.05.00 |
| 16 | Колесо зубчатое (солнечное) | 211.03.00.04.00 |
| 17 | Сателлит | 211.03.00.05.00 |
| 18 | Водило | 211.03.00.06.00 |
| 19 | Кольцо | 211.03.00.07.00 |
| 20 | Корпус редуктора задний | 211.03.00.08.00 |
| 21 | Винт | 00.02.03.01.51 |
| 22 | Сателлит | 211.03.00.09.00 |
| 23 | Колесо зубчатое | 211.03.00.10.00 |
| 24 | Водило | 211.03.00.11.00 |
| 25 | Сателлит | 211.03.00.13.00 |
| 26 | Шайба | 211.03.00.14.00 |
| 27 | Колесо зубчатое | 211.03.00.12.00 |
| 28 | Скоба переключения скоростей | 211.03.00.15.00 |
| 29 | Винт | 00.02.03.01.60 |
| 30 | Винт | 00.02.04.01.13 |
| 31 | Шайба пружинная | 00.02.02.01.09 |
| 32 | Фланец двигателя | 216.04.00.01.00 |
| 33 | Шестерня | 216.04.00.02.00 |
| 34 | Электродвигатель | 217.04.00.03.00 |
| 35 | Пружина пластинчатая переключателя | 216.05.00.01.00 |
| 36 | Клавиша переключения скорости | 216.05.00.02.00 |
| 37 | Корпус | 216.05.00.03.00 |
| 38 | Пружина пластинчатая | 216.05.00.04.00 |
| 39 | Кнопка реверса | 216.05.00.05.00 |
| 40 | Выключатель | 00.10.01.04.23 |
| 41 | Вставка светодиодов | 216.05.00.06.00 |
| 42 | Плата со светодиодами | 216.04.01.01.00 |
| 43 | Винт | 00.02.03.01.60 |
| 44 | Корпус накладка | 216.05.00.07.00 |
| 45 | Винт | 00.02.03.01.04 |
| 46 | Пластина контактная | 216.04.01.02.00 |
| 47 | Проводник - двигатель +/- (заказывать 2шт, т.е. оба!) | 216.04.01.03.00 |
| 49 | Проводник – выключатель +/- (заказывать 2шт, т.е. оба!) | 216.04.01.04.00 |
