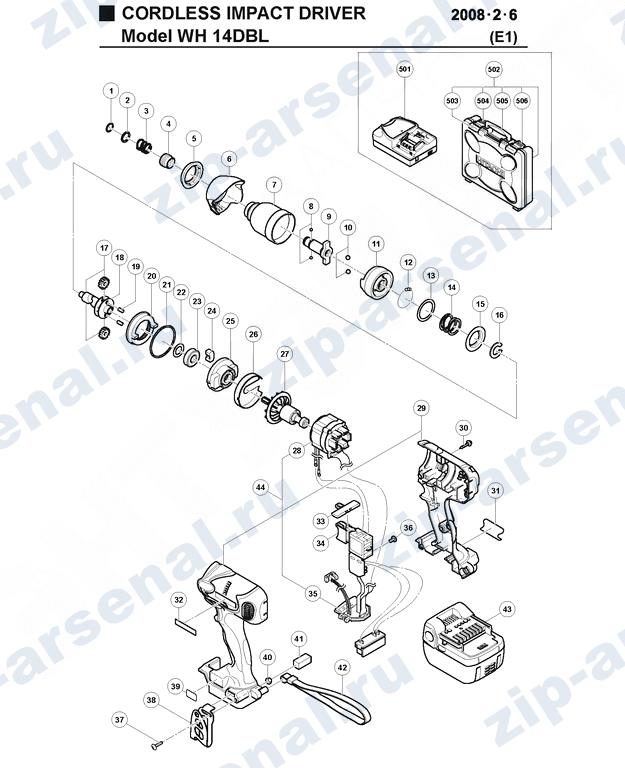

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Кольцо | 315984 |
| 2 | Шайба | 315983 |
| 3 | Пружина | 321657 |
| 4 | Втулка направляющая | 322717 |
| 5 | Крышка передняя | 327766 |
| 6 | Крышка передняя | 328650 |
| 7 | Корпус ударника | 327003 |
| 8 | Шарик стальной D.3,5 (10 шт) | 319535 |
| 9 | Штифт вставной | 329709 |
| 10 | Шарик стальной D.5,556 (10 шт) | 959154 |
| 11 | Ударник | 326789 |
| 12 | Шарик стальной D.3,175 (10 шт) | 959148 |
| 13 | Шайба | 315978 |
| 14 | Пружина ударника | 321660 |
| 15 | Шайба | 316172 |
| 16 | Стопор | 328647 |
| 17 | Шестерня промежуточная (2 шт) | 321667 |
| 18 | Штифт | 321666 |
| 19 | Ролик | 319914 |
| 20 | Кольцо зубчатое | 326787 |
| 21 | Кольцо (S-42) | 983852 |
| 22 | Шайба | 319911 |
| 23 | Подшипник 6901VV-N | 323118 |
| 24 | Демпфер | 322143 |
| 25 | Чаша внутренняя | 326786 |
| 26 | Крышка | 328649 |
| 27 | Ротор | 328651 |
| 28 | Статор | 340709 |
| 29 | Корпус в сборе (красный) | 329444 |
| 29 | Корпус в сборе (зеленый) | 329721 |
| 29 | Корпус в сборе (белый) | 329824 |
| 29 | Корпус в сборе (синий) | 329825 |
| 30 | Винт D.4х20 (замена кода 302086) | 301653 |
| 30A | Винт D.4х20 (замена кода 301653) | 302086 |
| 33 | Кнопка | 321661 |
| 34 | Переключатель скорости | 328645 |
| 35 | Кабель контроллера | 329719 |
| 36 | Винт M3х5 | 994532 |
| 37 | Винт M4 (черный) | 327001 |
| 38 | Крючок | 326790 |
| 40 | Гайка M4 (черный) | 327002 |
| 41 | Прокладка | 328644 |
| 42 | Ремень | 306952 |
| 43 | Батарея BSL 1430 (EUROPE) | 329083 |
| 44 | Контроллер статора в сборе(вкл. поз 28, 35); | 329826 |
| 502 | Кейс(вкл. поз 503-506); | 329440 |
| 503 | Защелка | 324093 |
| 504 | Ручка | 324096 |
| 505 | Рукоятка | 324090 |
| 506 | Ручка | 324099 |
| 601 | Патрон в сборе с адаптером | 321823 |
| 602 | Смазка для ударного инструмента 500 г | 309922 |
| 603 | Бита (бит драйвер) NO.2 50L | 992671 |
| 604 | Бита (бит драйвер) NO.3 50L | 992672 |
| 615 | Биты | 996184 |
| 616 | Ключ патрона для 10VLB-D,10VLR-D | 987575 |
| 617 | Ключ патрона 6,5G | 930119 |
| 618 | Адаптер патрона | 307543 |
