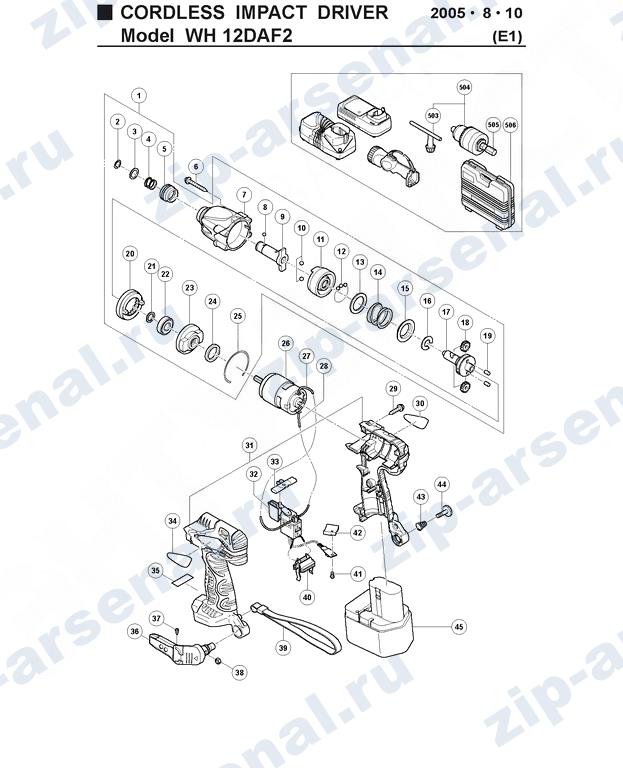

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Редуктор в сборе(вкл. поз 2-5, 7-25); | 324854 |
| 1A | Редуктор в сборе (для TPE, CHN, SIN, KOR, HKG)(вкл. поз 2-5, 7-25) (для TPE, CHN, SIN, KOR, HKG); | 323939 |
| 2 | Кольцо | 315984 |
| 3 | Шайба | 315983 |
| 4 | Пружина | 320409 |
| 5 | Втулка направляющая | 323954 |
| 6 | Винт D.4х40 | 992630 |
| 7 | Корпус ударника | 323940 |
| 8 | Шарик стальной D.3,5 (10 шт) | 319535 |
| 9 | Штифт вставной (для TPE, CHN, SIN, KOR, HKG)(для TPE, CHN, SIN, KOR, HKG); | 321884 |
| 9 | Штифт вставной | 321915 |
| 10 | Шарик стальной D.5,556 (10 шт) | 959154 |
| 11 | Ударник | 323949 |
| 12 | Шарик стальной D.3 (10 шт) | 321934 |
| 13 | Шайба | 315978 |
| 14 | Пружина ударника | 323944 |
| 15 | Шайба | 316172 |
| 16 | Стопор | 316171 |
| 17 | Штифт | 323945 |
| 18 | Шестерня промежуточная (2 шт) | 323941 |
| 19 | Ролик | 323942 |
| 20 | Кольцо зубчатое | 323946 |
| 21 | Шайба | 319911 |
| 22 | Подшипник 6901VVCMPS2L | 6901VV |
| 23 | Чаша внутренняя | 323947 |
| 24 | Демпфер | 321894 |
| 25 | Кольцо | 321893 |
| 26 | Эл. двигатель | 323948 |
| 27 | Провод (красный) 115L | 321876 |
| 28 | Провод (черный) 60L | 321877 |
| 29 | Винт D.4х20 (замена кода 301653) | 302086 |
| 29A | Винт D.4х20 (замена кода 302086) | 301653 |
| 31 | Корпус в сборе | 324855 |
| 32 | Переключатель скорости | 321917 |
| 33 | Кнопка | 321871 |
| 36 | Корючок в сборе | 321918 |
| 37 | Винт D.2х6 | 321672 |
| 38 | Гайка M5 | 320288 |
| 39 | Ремень | 306952 |
| 40 | Держатель клемм | 323710 |
| 41 | Винт M3х4 | 320777 |
| 42 | Накладка | 320776 |
| 43 | Пружина | 319926 |
| 44 | Винт M5 | 319927 |
| 45 | Батарея EB 1214S | 322629 |
| 45A | Батарея EB 1214S (для USA, CAN) | 324360 |
| 45B | Батарея EB 1214S (для TPE) | 324361 |
| 45C | Батарея EB 1220BL | 320387 |
| 45D | Батарея EB 1226HL | 323226 |
| 504 | Патрон 10VLB-D(вкл. поз 503) (для AUS); | 321811 |
| 506 | Кейс | 324359 |
| 506A | Кейс(для GBR); | 322611 |
| 601 | Бита (бит драйвер) NO.2 50L | 992671 |
| 602 | Бита (бит драйвер) NO.3 50L | 992672 |
| 612 | Патрон в сборе с адаптером | 321823 |
| 613 | Ключ патрона для 10VLB-D,10VLR-D(для AUS); | 987575 |
| 614 | Адаптер патрона(для AUS); | 307543 |
| 615 | Смазка для ударного инструмента 500 г | 309922 |
