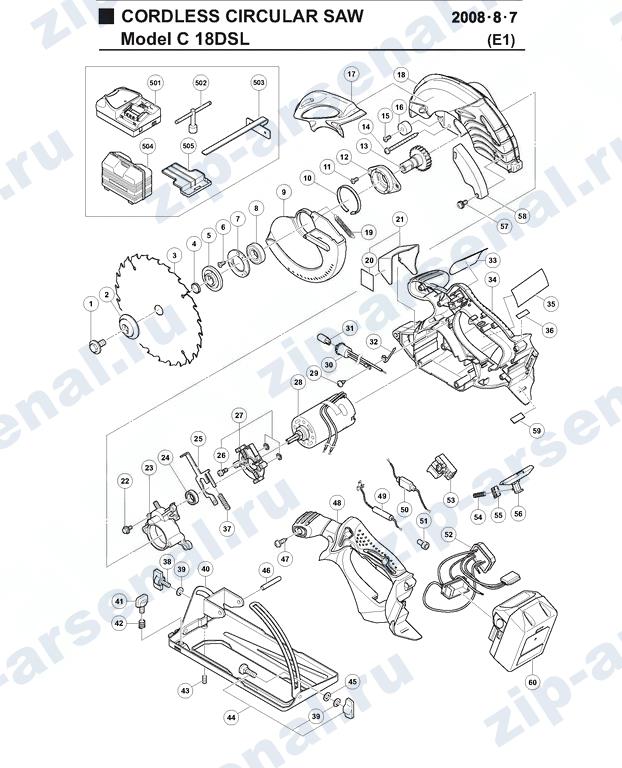

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Болт | 998335 |
| 2 | Шайба | 324563 |
| 3 | Диск пильный 165 мм-D.30 отверстие 24 | 324295 |
| 3A | Диск пильный 165 мм-D.15,9 отверстие 24 | 324293 |
| 3B | Диск пильный 165 мм-D.20 отверстие 24 | 324294 |
| 4 | Кольцо | 990100 |
| 5 | Шайба | 317465 |
| 5 | Шайба | 324569 |
| 5A | Шайба | 317466 |
| 6 | Винт M3х12 | 308773 |
| 7 | Крышка подшипника | 308362 |
| 8 | Подшипник 6002VVCMPS2L | 6002VV |
| 9 | Крышка | 330270 |
| 10 | Втулка | 318192 |
| 11 | Винт M5х12 | 305568 |
| 12 | Держатель подшипника | 308361 |
| 13 | Шестерня | 324564 |
| 14 | Винт D.5х50 | 317449 |
| 15 | Винт M5х20 (10 шт) | 949793 |
| 16 | Подушка | 310842 |
| 17 | Пластина | 330269 |
| 18 | Корпус пилы | 324566 |
| 19 | Пружина | 317203 |
| 21 | Крышка | 324577 |
| 22 | Болт M4х12 | 317196 |
| 23 | Чаша внутренняя | 324565 |
| 24 | Подшипник 609VVC2PS2L | 609VVM |
| 25 | Рычаг | 324568 |
| 26 | Болт M5 | 317914 |
| 27 | Чаша внутренняя | 324578 |
| 28 | Эл. двигатель | 324572 |
| 29 | Винт D.4х10 | 958715 |
| 30 | Гнездо | 319820 |
| 31 | Лампа 12В 5Вт | 315229 |
| 32 | Клемма | 319823 |
| 34 | Корпус | 330272 |
| 37 | Пружина | 961803 |
| 38 | Болт M6х15 | 308364 |
| 39 | Шайба | 948167 |
| 40 | Основание в сборе | 324561 |
| 41 | Болт | 324562 |
| 42 | Пружина | 947859 |
| 43 | Винт M6х6 | 302469 |
| 44 | Болт M6х22 | 314620 |
| 45 | Шайба M6 (10 шт) | 949425 |
| 46 | Штифт D.6х50 (10 шт) | 949750 |
| 47 | Винт D.4х16 (черный) | 307811 |
| 48 | Крышка рукоятки | 330273 |
| 49 | Резистор | 324570 |
| 50 | Резистор | 324573 |
| 51 | Разъем 50092 (10 шт) | 959141 |
| 52 | Клемма контроллера | 330271 |
| 53 | Выключатель | 319825 |
| 54 | Пружина | 301631 |
| 55 | Клемма | 317207 |
| 56 | Ручка | 324571 |
| 57 | Винт M4х12 (черный) | 307081 |
| 58 | Крышка | 330275 |
| 59 | Прокладка | 328709 |
| 60 | Батарея BSL 1830 (EUROPE, AUS, NZL) | 330068 |
| 60A | Батарея BSL 1830 (USA, CAN) | 330067 |
| 502 | Ключ 10 мм | 940543 |
| 503 | Направляющая | 302756 |
| 504 | Кейс | 330274 |
| 505 | Кожух батареи | 329897 |
| 601 | Диск пильный 165 мм-D.15(для USA, CAN); | 317451 |
| 601A | Диск пильный 165 мм-D.20 отверстие 40(для AUT, AUS, NZL); | 317452 |
| 602 | Пылесборник в сборе | 324580 |
