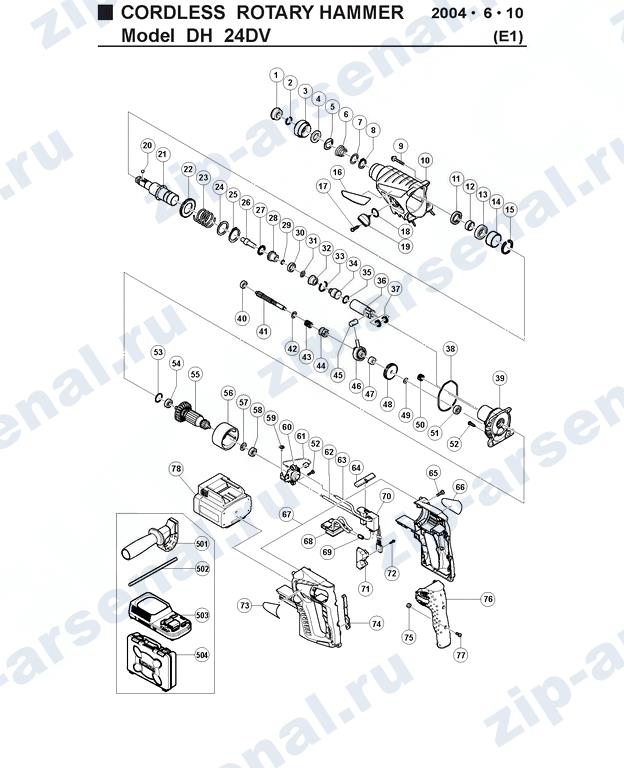

| Номер на схеме |
Наименование | Артикул (код) |
|---|---|---|
| 1 | Крышка передняя | 306345 |
| 2 | Кольцо стопорное | 306340 |
| 3 | Рукоятка | 323154 |
| 4 | Держатель | 322810 |
| 5 | Пластина держателя | 322811 |
| 6 | Пружина | 322812 |
| 7 | Шайба | 984118 |
| 8 | Кольцо для вала D.20 (10 шт) | 939547 |
| 9 | Винт D.5х25 (черный) | 305558 |
| 10 | Крышка редуктора | 323167 |
| 11 | Уплотнение масляное | 307688 |
| 12 | Втулка | 322815 |
| 13 | Подшипник 6904DDPS2L | 6904DD |
| 14 | Втулка | 322819 |
| 15 | Кольцо 37 мм | 322813 |
| 16 | Пластина (зеленый) | 323172 |
| 17 | Винт D.2,6х10 | 323239 |
| 18 | Кольцо (S-18) | 878885 |
| 19 | Рычаг | 323161 |
| 20 | Шарик стальной D.7,0 (10 шт) | 959156 |
| 21 | Цилиндр | 322814 |
| 22 | Шестерня | 301677 |
| 23 | Пружина | 316135 |
| 24 | Шайба | 301679 |
| 25 | Кольцо для вала D.30 | 948310 |
| 26 | Ударник | 322803 |
| 27 | Кольцо (1AP-20) | 944486 |
| 28 | Держатель ударника | 322804 |
| 29 | Кольцо | 322802 |
| 30 | Демпфер | 322805 |
| 31 | Кольцо | 322808 |
| 32 | Держатель демпфера | 322806 |
| 33 | Кольцо стопорное | 322807 |
| 34 | Ударник | 322801 |
| 35 | Кольцо (I.D.16) | 322834 |
| 36 | Поршень | 322800 |
| 37 | Шайба | 322799 |
| 38 | Уплотнение резиновое | 323150 |
| 39 | Корпус внутренний в сборе(вкл. поз 51); | 323157 |
| 41 | Вал | 323151 |
| 42 | Шайба | 301659 |
| 43 | Пружина сцепления | 301660 |
| 44 | Сцепление | 301661 |
| 45 | Штифт поршня | 322798 |
| 46 | Подшипник | 306990 |
| 47 | Втулка | 323152 |
| 48 | Шестерня | 323153 |
| 49 | Прокладка | 301663 |
| 50 | Штифт | 323170 |
| 51 | Подшипник 626VVC2PS2LПосмотреть аналог | 626VVM |
| 52 | Винт D.4х16 (черный) | 305812 |
| 53 | Кольцо (P-22) | 876796 |
| 55 | Якорь в сборе DC 24В(вкл. поз 50, 54, 57, 58); | 360663 |
| 56 | Магнит | 323156 |
| 57 | Шайба | 982631 |
| 58 | Подшипник 608DDC2PS2L | 608DDM |
| 59 | Пружина | 308536 |
| 60 | Щеткодержатель | 323164 |
| 61 | Щетка угольная с автостопом (комплект 2 шт) | 999090 |
| 62 | Провод (красный) | 323166 |
| 63 | Провод (черный) | 323165 |
| 64 | Кнопка | 323158 |
| 65 | Винт D.4х20 (замена кода 301653) | 302086 |
| 65A | Винт D.4х20 (замена кода 302086) | 301653 |
| 67 | Корпус в сборе (зеленый) | 323171 |
| 68 | Держатель клемм | 323163 |
| 69 | Сердечник ферритовый | 318247 |
| 70 | Переключатель скорости | 319811 |
| 71 | Радиатор | 319812 |
| 72 | Винт M3х12 | 993963 |
| 74 | Кнопка переключения | 323159 |
| 75 | Гайка M4 (10 шт) | 949554 |
| 76 | Крышка рукоятки | 323160 |
| 77 | Винт M4х8 (10 шт) | 949215 |
| 78 | Батарея EB 2420 | 319805 |
| 78 | Батарея EB 2420 (для USA, CAN) | 319806 |
| 78 | Батарея EB 2430HA | 319807 |
| 501 | Рукоятка | 323155 |
| 502 | Глубиномер | 303709 |
| 502 | Глубиномер | 310331 |
| 504 | Кейс | 323350 |
